精密電阻製程壓力溫度監測完整指南：切割・底漆・烘乾・烘箱・加壓全解析
精密電阻的良率戰場，往往不在切割或色碼這種「看得見」的工序，而在烘乾與加壓這種「看不見溫壓變化」的環節。一支選錯量程或精度不足的壓力錶、一支響應太慢的溫度感測器，足以讓整批電阻的溫度係數（TCR）飄出公差帶。這篇文章從精密電阻十道工序出發，逐一拆解哪些工序需要壓力與溫度監測、該監測哪些參數、以及台灣工業儀表製造商 ATLANTIS 昶特如何以三十餘年經驗提供對應的量測解決方案。
電阻製程全流程：十道工序與量測需求總表
精密電阻（尤其是金屬皮膜／精密固定電阻）的典型生產流程包含切割、底漆、烘乾、烘箱、加壓、色碼、外檢、全檢、貼帶與包裝共十道工序。並非每一道都需要壓力或溫度儀表，但其中幾道工序的溫壓穩定度，直接決定電阻值飄移量與外觀良率。下表整理各工序可能監控的參數與對應的量測設備類別：
| 製程 | 可能監控參數 | 常用量測設備 | 是否為壓力／溫度量測範疇 |
|---|---|---|---|
| 切割 | 機台狀態、尺寸 | 位移／視覺感測器 | 否 |
| 底漆 | 塗佈狀態 | 製程感測器 | 視製程而定 |
| 烘乾 | 溫度 | 熱電偶／RTD 白金電阻 | 是（核心） |
| 烘箱 | 壓力／氣流 | 壓力計／差壓計 | 是（核心） |
| 加壓（端帽壓接） | 氣壓／液壓 | 壓力錶／壓力感測器 | 是（核心） |
| 色碼 | 顏色／位置 | CCD／機器視覺 | 否 |
| 外檢 | 外觀 | CCD／AI Vision | 否 |
| 全檢 | 阻值 | 電阻測試設備 | 否 |
| 貼帶 | 間距／位置 | 視覺檢測 | 否 |
| 包裝 | 數量／批號 | 條碼／視覺 | 否 |
可以看到，十道工序裡有三道（烘乾、烘箱、加壓）明確落在壓力與溫度量測的核心範疇，也是 ATLANTIS 產品線可以直接發揮價值的地方。以下逐一深入解析。
一、烘乾製程：溫度監控如何影響底漆固化與電阻膜穩定性
底漆塗佈完成後進入烘乾階段，目的是讓保護漆完全固化並提升附著力。烘乾溫度若偏低，漆膜固化不完全，後續色碼印環容易脫色或附著不牢；溫度若偏高或局部熱點過熱，則可能造成電阻膜氧化、阻值漂移，甚至讓塑殼變形。這個階段的溫度監控，關鍵不在「量到多少度」，而在「爐內每一區的溫度是否一致、是否穩定」。
RTD 白金電阻 vs 熱電偶：烘乾製程該選哪一種？
| 比較項目 | RTD 白金電阻（如 ATLANTIS RTD-907A） | 熱電偶（如 ATLANTIS TC 系列） |
|---|---|---|
| 精度 | 較高，長期穩定性佳 | 中等，適合快速響應場合 |
| 適用溫度範圍 | 中低溫至中高溫（一般至數百度） | 可達高溫應用（依型號可測至千度以上） |
| 響應速度 | 較慢 | 較快 |
| 接線制式 | 建議四線制以消除引線電阻影響 | K/T/J 等分度號需對應補償導線 |
| 典型烘乾爐應用 | 爐溫均勻度校驗、關鍵控溫點 | 快速升溫監控、多點巡檢 |
對於精密電阻烘乾爐這種需要長時間穩定維持在設定溫度區間的場合，多數電阻廠會採用四線制 Pt100 白金電阻作為主控溫度計，搭配熱電偶做多點巡檢與快速反應的異常偵測，兩者互補而非互斥。ATLANTIS 的 ATT-110 溫度感測器採用高可靠性 RTD Pt100，設計上能快速響應環境溫度變化，適合安裝在烘乾爐內不同區位，用來驗證爐溫均勻度是否符合製程要求。
二、烘箱製程：壓力與氣流監控為何是良率的隱形守門員
烘箱（相對於烘乾，通常泛指較大型、批次處理的加熱設備）內部的壓力與氣流分佈，直接影響熱風循環是否均勻。如果烘箱內氣流不平衡，會出現局部溫度偏高或偏低的死角，即使溫度計顯示的爐溫正常，實際上電阻本體感受到的熱處理條件卻不一致，導致同一批產品的阻值公差分布變寬。這也是為什麼許多精密電阻廠會在烘箱內加裝微差壓計，用來監控爐內氣流是否維持在設計範圍。
微差壓計選型重點
| 選型考量 | 說明 | 對應 ATLANTIS 產品 |
|---|---|---|
| 量測範圍 | 烘箱氣流壓差多落在 Pa 級微壓範圍，需選用微差壓錶而非一般工業壓力錶 | DMPG-X022 數位微差壓錶 |
| 訊號輸出 | 是否需要整合至 PLC／SCADA 做連動警報 | DMPT-300 系列微差壓傳送器（4-20mA／RS485） |
| 安裝方式 | 需與既有機械式微差壓錶相容的安裝孔位 | DMPG-X022（安裝方式與傳統機械式相同） |
| 環境耐受度 | 需耐受烘箱周邊高溫與粉塵環境 | 依製程溫度選配對應耐溫等級 |
值得注意的是，差壓量測不是只有「太高」或「太低」兩種異常，而是要看「趨勢」。一支長期穩定輸出數位訊號的差壓傳送器，能讓廠務與製程工程師在壓差開始緩慢飄移的早期階段就發現濾網阻塞、風機效率下降或門封老化等問題，而不是等到整批電阻外觀不良才回頭追查烘箱狀況。
三、加壓（端帽壓接）製程：氣壓／液壓監控與接觸電阻穩定性
加壓工序是將金屬端帽以機械壓接方式套接固定在電阻本體兩端，形成電氣導通路徑。這一步的氣壓或液壓穩定度，直接決定端帽與電阻線／膜的接觸電阻是否穩定：壓力不足會造成接觸不良、電阻值飄移；壓力過大則可能損傷本體或造成內應力，長期使用後甚至出現微裂紋導致產品在客戶端失效。因此加壓站的氣壓／液壓監控，某種程度上比後段的全檢站更早決定了產品的可靠度上限。
加壓製程常見量測配置
| 應用情境 | 建議儀表類型 | 對應 ATLANTIS 產品 | 說明 |
|---|---|---|---|
| 壓接氣壓即時顯示 | 數位壓力錶 | DPG-X3.0 系列數位壓力錶 | 內建高精度壓力傳感器，適合設備配套即時顯示 |
| 壓力上下限自動控制 | 數位壓力開關 | DPS-K4.0 數位壓力開關 | 可設定壓力上下限值，雙穩態控制電路無機械接點，延長使用壽命 |
| 連續訊號回饋 PLC | 壓力傳送器 | AT-PT186 智慧型壓力傳送器 | 4-20mA 標準類比輸出，適合連續監控與資料記錄 |
| 長期持壓／微漏偵測 | 特殊持壓型數位壓力錶 | DPG-X3.0 SP 型 | 專為長期持壓、保壓偵測微漏設計 |
對加壓站而言，量程選型是最容易被忽略卻影響最大的細節。一般建議壓力錶的滿刻度量程約為實際操作壓力的 1.5 至 2 倍，避免指針或感測元件長期停留在滿刻度附近造成疲勞誤差，這也是精密壓力錶選型時最基本、卻最常被壓低成本而犧牲的原則。
ATLANTIS 電阻產線推薦儀表組合
以下彙整烘乾、烘箱、加壓三大核心工序常用的 ATLANTIS 儀表，皆為台灣自有品牌製造，可依實際製程壓力範圍、溫度區間與訊號需求客製化規格。
RTD-907A 白金電阻溫度計
適用製程：烘乾
搭配四線制 Pt100 歐姆感溫棒，四線制連接可消除引線電阻影響，提供高精度溫度測量，適合烘乾爐關鍵控溫點與均溫度驗證。
TC-S302 熱電偶
適用製程：烘乾
提供 OEM 客製化服務，測棒長度可依烘乾爐結構訂製，耐候型設計可用於爐體周邊較嚴苛的安裝環境，適合多點快速溫度巡檢。

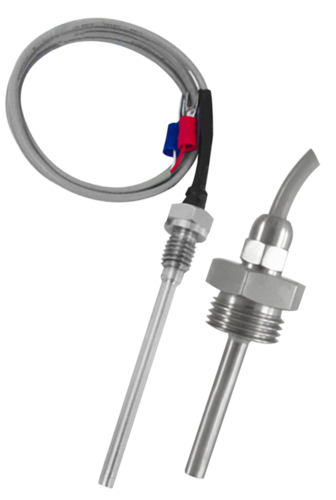

ATT-110 溫度感測器
適用製程：烘乾／烘箱
採用高性能高可靠性 RTD Pt100，緊密設計可快速響應環境溫度變化，適用於烘箱內液體、氣體或固體表面溫度量測。

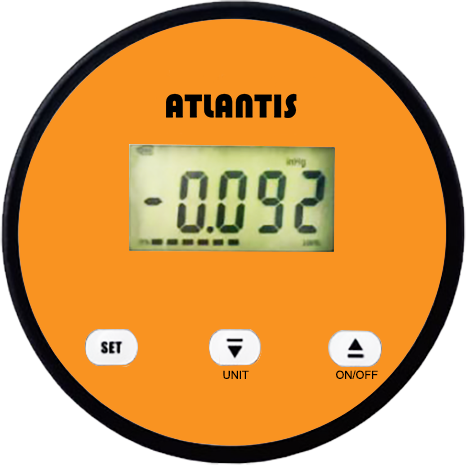

DMPG-X022 數位微差壓錶
適用製程：烘箱
採用進口微差壓傳感器，配合低功耗數位電路，精度高、長期穩定性佳，安裝方式與傳統機械微差壓錶相同，適合烘箱氣流壓差監控。

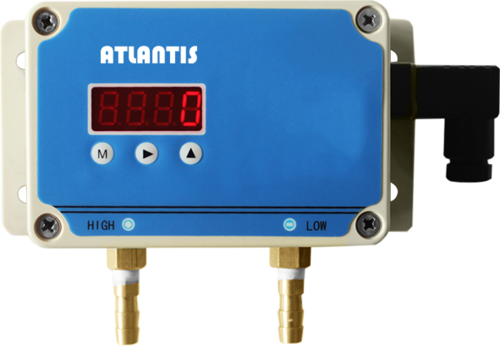

DMPT-300 系列微差壓傳送器
適用製程：烘箱
專為低壓差量測設計，適用空氣微壓量測、風速／壓力監測與控制，可整合 PLC／SCADA 做烘箱氣流的連續趨勢紀錄與異常告警。
DPG-X3.0 系列數位壓力錶
適用製程：加壓
內建高精度壓力傳感器，精度高、長期穩定性佳，適用於端帽壓接站的即時氣壓顯示，SP 型可用於長期持壓／保壓微漏偵測。
DPS-K4.0 數位壓力開關
適用製程：加壓
集壓力測量與控制功能於一體，可設定壓力上下限值，雙穩態控制電路無機械接點設計，大幅提升使用壽命，適合加壓站自動連動控制。

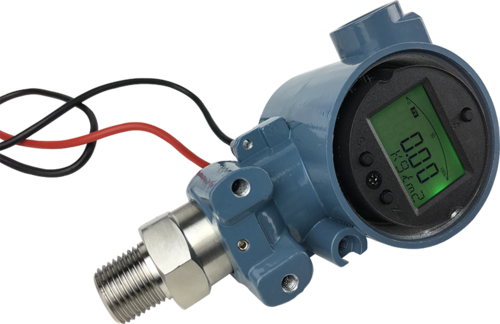

AT-PT186 智慧型壓力傳送器
適用製程：加壓
採用高精度穩定壓力傳感器，4-20mA 標準類比輸出，適合連續回饋 PLC 系統，用於加壓站氣壓／液壓的連續監控與歷史數據建置。
已導入廠案例：某精密電阻製造廠的量測升級歷程
一家位於台灣中部、年產能數億顆的精密固定電阻製造廠，過去在烘箱與加壓站僅使用傳統指針式壓力錶與機械式微差壓錶，人工每小時巡檢紀錄一次。隨著客戶端對 TCR（電阻溫度係數）公差要求日益嚴格，該廠決定在烘箱氣流監控點導入數位微差壓錶，並在加壓站將指針式壓力錶更換為具備上下限警報功能的數位壓力開關，同時將訊號接入既有 PLC 系統做連續記錄。
為什麼選這款：從人工巡檢到連續監控
該廠選型時最在意的三件事：第一，是否有台灣現貨與快速交期，避免產線因缺料停機；第二，數位訊號能否直接整合既有 PLC，不需大幅更動控制系統；第三，量程與精度是否符合原本機械錶的安裝孔位與規格，降低更換成本。這也是多數電阻廠在儀表升級時最實際的考量，而非單純追求最高規格。
與高階型號的差異
對比實驗室等級的超高精度校驗用壓力錶，產線現場使用的數位壓力錶與微差壓錶並不需要追求 ±0.02% 這種校驗級精度，而是更看重長期穩定性、耐震動與現場可讀性。ATLANTIS 產品線同時涵蓋一般產線用機型與校驗級機型，可依產線與實驗室兩種不同場景分開配置，避免用實驗室規格的高成本設備做產線的例行監控，也避免用產線等級設備去做出廠校驗。
量化成效
以上數字為該廠內部導入前後半年統計的概略區間，實際成效會因各廠原始設備狀況、產線配置與導入範圍而異，僅供參考，非保證數值。
儀表升級對整體流程效益的量化參考
| 指標 | 導入前（傳統機械式） | 導入後（數位式＋連續監控） |
|---|---|---|
| 烘箱氣流異常發現方式 | 人工定時巡檢，週期較長 | 連續數位訊號監控，異常即時告警 |
| 加壓站壓力紀錄方式 | 人工抄錄，易有紀錄空窗期 | 訊號自動上傳 PLC，歷史數據可追溯 |
| 校正與追溯 | 依賴人工排程，容易遺漏 | 可搭配到期提醒與校驗紀錄管理 |
| 異常應對時間 | 發現時通常已產生批量不良 | 趨勢異常提前預警，縮小影響批量 |
從產業經驗來看，將關鍵工序的壓力與溫度監控從「定時人工抄錄」升級為「連續數位訊號監控」，通常能把異常發現的時間點往前拉，讓工程團隊有機會在問題擴大成批量報廢前介入處理，這是儀表升級對電阻製造廠而言最直接的價值所在。
三個反思問題
在規劃電阻產線儀表升級前，建議先自問三個問題：第一，目前烘箱與加壓站的壓力／溫度異常，是靠人工巡檢「發現」，還是靠系統「預警」？第二，一旦某批電阻的 TCR 超出公差，能否從歷史壓力溫度紀錄回溯是哪一站、哪個時間點出的問題？第三，現有的量測設備規格，是依照製程實際需求選型，還是沿用多年前的舊配置從未重新檢視？如果這三個問題有任何一個答案讓你猶豫，可能就是重新盤點產線儀表配置的時機。
常見問題 FAQ
電阻製造廠為什麼要監控烘箱內的壓力與氣流？
RTD 與熱電偶在烘乾製程中該如何選擇？
加壓（端帽壓接）製程為什麼需要監控氣壓或液壓？
微差壓錶與一般壓力錶有什麼不同？
烘箱溫度分佈不均會如何影響底漆品質？
Pt100 三線制與四線制的差異對電阻廠有何影響？
壓力錶量程該如何依加壓製程選擇？
數位壓力錶與指針壓力錶，哪個更適合產線監控？
ATLANTIS 壓力錶精度等級該如何選擇（0.25 級／0.5 級）？
差壓傳送器可否整合 PLC／SCADA 系統？
電阻廠導入 IoT 監控需要哪些介面（4-20mA／RS485／Modbus）？
校正週期該多久一次？
高溫烘箱用溫度感測器需要注意什麼？
微差壓計量測範圍該如何選（Pa 級）？
壓力錶填充液（矽油／甘油）對電阻廠環境適用性如何？
端帽壓接製程監控失效會有什麼風險？
ATLANTIS 的壓力錶跟溫度計是否有台灣現貨與快速交期？
OEM 客製化服務是否可行？
如何為多站產線（切割／底漆／烘乾／烘箱／加壓）規劃儀表配置？
導入 ATLANTIS 方案後預期能改善哪些指標（良率／停機／能耗）？
