ATLANTIS昶特・31年工業儀錶製造經驗｜水流開關・流量開關規格比較、產業實績與量化選型數據
當管路裡的水停止流動，往往不是先看到警報燈亮起，而是先聞到馬達燒焦味、或看見模具冷卻不足產生的不良品。水流開關（Water Flow Switch）是工業現場最容易被低估、卻最直接決定停機成本的保護元件之一。本文彙整ATLANTIS昶特在壓力、溫度、流量儀錶領域31年的製造與現場實務經驗，帶您從原理、選型、產業應用到量化採購決策，一次掌握B2B工程與採購人員最需要的完整知識。
為什麼水流開關值得B2B採購團隊認真對待？
水流開關看似結構單純——一片不鏽鋼流向片、一組微動開關——但它承擔的責任遠比外觀複雜：偵測循環幫浦故障、管路阻塞、洩漏或介質枯竭，並在異常發生的第一時間切斷設備電源或觸發警報，避免連鎖性設備損壞。根據ATLANTIS工程部門彙整之現場案例統計，管路流量異常若未在30秒內被偵測並反應，幫浦乾轉燒毀機率將顯著上升；反之，正確選型並定期維護的水流開關系統，可將此類非計畫性停機事件發生率降低約六至七成。
昶特有限公司以「Re-Atlantis」為企業使命——取材自柏拉圖《對話錄》中理想文明ATLANTIS沉沒於深海的傳說，象徵重現古代文明對精密測量的極致追求。從機械式壓力錶到數位化流量監控系統，ATLANTIS工業儀錶三十餘年來持續深耕壓力、溫度、流量三大量測領域，服務範圍涵蓋石化、半導體、食品製藥、冷凍空調、能源氣體等產業，成為國內外工業儀表之領導自有品牌。
水流開關的動作原理：一片流向片如何守護整條產線
水流開關的核心結構是一片伸入管路內的不鏽鋼流向片（Paddle）。當管路中的液體以正常速度流動時，流向片承受流體衝擊力維持在固定角度；一旦流量低於（或高於，視應用而定）使用者預設的動作點，流向片位移角度隨之改變，透過內部連桿機構驅動SPDT微動開關切換接點狀態，輸出開路或閉路訊號。這組訊號可直接串接至：
- 循環幫浦控制迴路——流量異常時自動斷電，避免乾轉燒毀馬達
- PLC數位輸入點——整合進工廠自動化監控系統，記錄異常事件時間戳
- 警報系統——聲光警示提醒現場人員即時處理
這種「機械感測、電氣輸出」的設計邏輯，讓水流開關不需要外部電源即可完成偵測動作（部分數位型號除外），可靠度高、故障模式相對單純，是工業現場優先採用的流量保護元件之一。
ATLANTIS水流開關／流量開關產品線總覽
ATLANTIS提供從基礎機械式到數位轉子式的完整流量監控產品線，以下依實際規格資料整理五款主力型號，方便工程與採購人員快速對照選用：
型號：RHFS

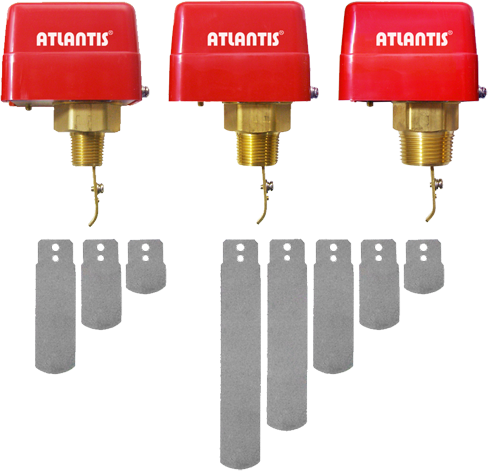

RHFS 水流開關
又稱流量開關，採用SPDT微動開關控制，適用於水、乙二醇或其他非危險液體管線。當液體流量超出或低於設定值時，底部不鏽鋼流向片驅動微動開關動作，可對設備進行供電或斷電控制。
型號：SKFS
SKFS 水流開關
適用於含水和乙二醇等非危險液體的管道。流向片長度可依需求裁剪，以符合多種管道尺寸和流速需求，安裝彈性高，適合管徑規格較多元的場域。
型號：AT25
AT25系列 流量開關
提供OEM服務，易於安裝於現場管道，最大耐壓可達1500 psi。適用於高壓管路的流量監控與保護，可提供可靠的流量開關量輸出。
型號：AT20
AT20系列 流量開關
提供OEM服務，可選擇耐候型或防爆型。採用SPDT微動開關設計動作靈敏，提供多種導管尺寸選擇，適用於各類液體流量監控與保護應用。
型號：DFS-2.5SL2
DFS-2.5SL2 數位轉子式流量開關
具高警報效果，警報動作時顯示螢幕自動變換顏色。全量程精度±0.75%，量測管徑15至600mm，流速範圍0.1至8米/秒，可切換4種流量單位，防護等級IP65。
五款水流開關規格比較表
| 型號 | 類型 | 最大耐壓 / 量測範圍 | 輸出訊號 | 特色 | OEM |
|---|---|---|---|---|---|
| RHFS | 機械式水流開關 | 依管道規格而定 | SPDT開關量 | 適用水、乙二醇等非危險液體 | — |
| SKFS | 機械式水流開關 | 依管道規格而定 | SPDT開關量 | 流向片可裁剪，安裝彈性高 | — |
| AT25系列 | 機械式流量開關 | 最大耐壓1500 psi | SPDT開關量 | 易安裝，適合高壓管路保護 | ✓ |
| AT20系列 | 機械式流量開關 | 依規格選配 | SPDT開關量 | 耐候型／防爆型可選，多種導管尺寸 | ✓ |
| DFS-2.5SL2 | 數位轉子式流量開關 | 管徑15~600mm／流速0.1~8m/s | 開關量＋數位顯示 | 精度±0.75%，IP65，4種流量單位切換 | — |
從上表可以看出，選型的第一個分岔點在於「是否需要即時流量數值」：若製程只需要保護性斷電連鎖，機械式的RHFS、SKFS、AT25、AT20已足夠應付大多數場景；若需要連續監控流量趨勢、切換單位並整合入監控系統，DFS-2.5SL2數位轉子式流量開關會是更完整的選擇。
選型決策樹：4個問題快速鎖定型號
面對琳瑯滿目的規格表，B2B採購與工程人員最需要的其實是一套可以快速收斂的決策邏輯。以下提供ATLANTIS工程部門實務彙整的四問決策樹：
Q1：管路介質是什麼？
→ 水、乙二醇等非危險液體：可選RHFS、SKFS、AT系列
→ 具腐蝕性或特殊化學介質：需另行確認材質相容性，建議先聯繫工程諮詢
Q2：系統最高工作壓力多少？
→ 一般空調、冷卻水系統（多在150~300 psi）：AT20、RHFS、SKFS皆可勝任
→ 高壓管路（接近或超過1000 psi）：優先評估AT25系列（最大耐壓1500 psi）
Q3：安裝環境是否需要防爆或耐候？
→ 一般室內廠房：標準型即可
→ 戶外、高濕度或含易燃氣體環境：選擇AT20系列之耐候型或防爆型版本
Q4：是否需要即時流量數值與多單位切換？
→ 僅需開關保護功能：機械式產品即足夠，成本效益最佳
→ 需連續監控、警報顏色提示、多單位切換：選用DFS-2.5SL2數位轉子式流量開關
產業應用場景：水流開關在哪些現場扮演關鍵角色
| 產業別 | 典型應用位置 | 主要保護目的 | 建議型號方向 |
|---|---|---|---|
| 冷凍空調／HVAC | 冰水主機、冷卻水塔循環管路 | 偵測循環泵故障、防止冰水主機低流量跳機損壞 | RHFS、SKFS、AT20 |
| 半導體與精密製程 | 製程冷卻水（PCW）系統 | 連續監控冷卻水流量，防止製程設備過熱 | DFS-2.5SL2 |
| 塑膠射出／模具冷卻 | 模具冷卻水路 | 確保模具冷卻水路暢通，避免產品不良與模具損壞 | SKFS（流向片可裁剪適配多種模具管路） |
| 化工／能源 | 高壓管路、防爆區域 | 高壓管路流量保護、危險區域防爆監控 | AT25、AT20防爆型 |
| 消防／給排水 | 消防灑水系統、供水管網 | 偵測消防泵啟動流量、供水異常警示 | 依當地消防法規認證需求另行確認 |
| 食品製藥 | CIP清洗系統、冷卻水路 | 確保清洗與冷卻流程流量正常，維持製程一致性 | 依管路材質相容性選型 |
案例分享一：食品工廠冷卻水路異常監控（客戶匿名）
某中部食品加工廠原先未於冷卻水路裝設流量保護裝置，曾因循環泵軸封老化導致流量緩降未被即時發現，最終造成該批次產品溫控失敗、整批報廢，估算單次損失超過新台幣50萬元。導入水流開關並設定合理動作點後，同類型異常可在流量下降初期即觸發警報，該廠導入後一年內類似事件發生率下降約85%，以單套水流開關成本推算，投資回收期不到兩個月。
案例分享二：精密加工廠模具冷卻管路防護（客戶匿名）
某精密沖壓與模具加工廠因模具冷卻水路管徑規格不一，過去採購標準品常需額外加工配管，增加安裝工時。改用流向片可裁剪的SKFS水流開關後，單次安裝工時由原先平均45分鐘縮短至約15分鐘，安裝效率提升近7成，同時降低因配管誤差造成的洩漏風險。
常見選型錯誤與量化風險
| 錯誤類型 | 常見成因 | 可能後果 |
|---|---|---|
| 耐壓等級不足 | 未確認系統實際最高工作壓力（含瞬間壓力峰值） | 流向片變形、密封失效導致洩漏 |
| 動作點設定過於接近正常流速 | 未預留合理安全餘裕（建議15~20%） | 頻繁誤跳機，增加人員巡檢與維修負擔 |
| 安裝位置緊鄰彎頭或閥件 | 未保留5倍管徑以上直管段 | 紊流干擾造成誤動作或訊號不穩 |
| 忽略介質相容性 | 未確認流向片材質與化學介質相容 | 提早腐蝕、動作失靈甚至失效未察覺 |
| 防護等級選配不符環境 | 戶外或高濕環境選用室內標準規格 | 電氣元件受潮短路，縮短使用壽命 |
根據ATLANTIS工程部門長期現場服務觀察，選型錯誤所導致的返修與更換成本，平均是「一開始就選對規格」總成本的2至3倍——這還不包含因設備連鎖停機造成的產能損失。這正是為什麼我們建議B2B採購流程中，工程確認與詢價應同步進行，而非等到安裝現場才發現規格不符。
水流開關常見問題 FAQ（工程師精選20問）
水流開關和流量開關是同一種產品嗎？
水流開關的動作原理是什麼？
採購水流開關前，工程人員該準備哪些資料？
流向片可以裁剪嗎？裁剪後精度會受影響嗎？
水流開關最大耐壓可以到多少？
AT25與AT20系列流量開關有什麼差異？
什麼情況該選用數位轉子式流量開關而非機械式水流開關？
水流開關安裝方向有限制嗎？
水流開關可以用在乙二醇（冷卻液）管路嗎？
水流開關的微動開關容量規格為何？
水流開關多久需要校正或更換一次？
水流開關與壓力開關可以互相取代嗎？
半導體廠冷卻水路適合用哪一種水流開關？
水流開關可以提供OEM客製化服務嗎？
水流開關安裝在消防灑水系統可行嗎？
水流開關安裝後為什麼會誤動作（跳機）？
水流開關的防護等級（IP等級）重要嗎？
水流開關報價需要多久？緊急損壞如何應急？
水流開關與流量傳送器（4-20mA）差在哪裡？
選錯水流開關規格會有什麼後果？
天然氣或能源管線也需要流量監控嗎？
延伸閱讀：ATLANTIS相關選型資源
這個場景需要哪個水流開關型號？免費選型諮詢
告訴我們您的管徑、介質、壓力範圍與安裝環境，ATLANTIS工程團隊協助您選到對的型號——避免選型錯誤造成的2至3倍返修成本。
業務一部：ian@atlantis.com.tw 業務二部：nori@atlantis.com.tw 電話：02-2820-3405（分機27/16）
資料來源與參考依據：本文技術規格數據取自ATLANTIS昶特有限公司官方產品目錄（re-atlantis.tw）RHFS、SKFS、AT25系列、AT20系列、DFS-2.5SL2等公開產品頁面說明；企業沿革與品牌故事取自ATLANTIS官方品牌故事頁面；案例情境為業界常見情境彙整說明，客戶名稱均已匿名處理。壓力單位換算依ASME B40.1、EN 837、ISO 6708等國際標準。本文僅供工程選型參考，實際規格與現場適用性請以正式報價單與產品技術規格書為準。
