指針式壓力錶｜塑殼、不鏽鋼、隔膜式、差壓錶 24 款選型｜昶特 ATLANTIS
指針式壓力錶｜產品系列
ANALOG PRESSURE GAUGE｜塑殼・不鏽鋼・接點式・隔膜式・差壓錶｜台灣昶特 ATLANTIS
指針式壓力錶產品分類簡介
指針式壓力錶（也常被稱為指針壓力計、機械式壓力錶、指針式壓力表）以波登管、膜片或波紋管等彈性元件感測壓力，經機械機構帶動指針直接指示，不需要外部電源，結構簡單耐用、維護成本低，是工廠、水處理、液壓與空壓系統最普遍的現場壓力儀錶。
昶特有限公司（Re-Atlantis / ATLANTIS）的指針式壓力錶涵蓋一般型（ABS 塑殼、黑鐵殼、半鋼、全不鏽鋼）、大型面板與安全型、接點式（警報與控制輸出）、隔膜式（衛生與黏稠介質）以及差壓錶，共 24 款，可依介質、環境與控制需求選擇。需要更高精度或數據記錄時，也可參考數位壓力錶。
- 24 款指針式與差壓錶
- 不需外部電源
- 塑殼 / 黑鐵殼 / 全不鏽鋼
- 接點式警報與連鎖
- 隔膜式衛生製程
- 部分型號支援 OEM
指針式壓力錶系列
一般型指針式壓力錶塑殼、黑鐵殼、半鋼與全不鏽鋼，涵蓋一般機械、水處理、食品與化工現場
塑殼壓力錶
本產品為基本款塑殼壓力錶，具多種面徑與安裝型式選擇，適用於與接續部材質兼容的非腐蝕性介質測量。特別適用於液壓壓縮機、通用機械工程、幫浦和水處理廠，提供經濟實惠的壓力監測。
黑鐵殼壓力錶
本產品為基本款螺絲式黑鐵殼壓力錶，具多種面徑與安裝型式選擇。常用於非脈衝大或非震動大的機械設備及管路，適用於與接續部兼容的非腐蝕性介質測量，提供經濟實惠的壓力監測方案。
全不鏽鋼壓力錶
本產品提供多種錶徑與安裝型式選擇，適用於與不鏽鋼材質兼容的微腐蝕性介質測量。全不鏽鋼結構設計，特別適合使用於有衛生要求的環境，如食品加工、製藥、生物科技等產業，提供耐腐蝕與易清潔的優勢。
大型面板與安全型壓力錶需要遠距離讀值，或重視人員安全的場合
大型黑鐵殼壓力錶
本產品為基本款螺絲式黑鐵殼壓力錶，具多種面徑與安裝型式選擇。常用於非脈衝大或非震動大的機械設備及管路，適用於與接續部兼容的非腐蝕性介質測量，提供經濟實惠的壓力監測方案。
鋁殼大型壓力錶
本產品採用鋁合金烤黑漆外殼，特製大型面板適用於需從遠處清楚觀測讀值的場合，有效減少視差。鋁殼設計輕量化，適合大型設備與管路的壓力監視，提供經濟實用的遠距離讀值解決方案。
大型全不鏽鋼壓力錶
本產品以大型面板設計為特色，刻度清晰易讀，全不鏽鋼結構耐腐蝕。特別適合用於鍋爐、壓力容器等需從遠距離讀取壓力值的大型設備，同時滿足耐腐蝕與遠距離讀值的雙重需求。
美規盤面式安全壓力錶
本產品為安全型壓力錶，壓力感測元件與鏡面之間有防護壁，在儀錶出現故障時提供更好的安全性以保護觀測人員的安全。符合美規標準，適用於需要高安全性的壓力監測場合。
接點式壓力錶（警報與控制）附接點或微動開關，可輸出高低限警報與連鎖控制

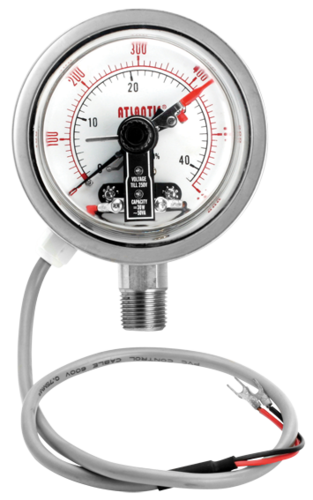

磁簧式接點壓力錶
本產品配備蜂鳴器響鈴警告功能，可選配指示燈閃動或繼電器控制，實現壓力作業的安全監視與適當運轉管理。採用磁簧開關設計，具備無接點磨損、長壽命等優點，適用於需要可靠壓力監控的工業設備。

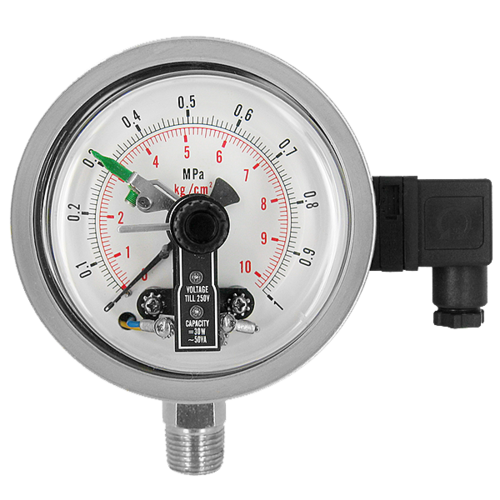

滑動式接點壓力錶
本產品配備蜂鳴器響鈴警告功能，可選配指示燈閃動或繼電器控制，實現壓力作業的安全監視與適當運轉管理。採用滑動式接點設計，提供可靠的壓力監控與警報功能，適用於需要壓力保護的各類工業設備。
全不鏽鋼接點壓力錶（微動開關型）
本產品採用微動開關，與其他接點壓力錶相比具較佳的指示精度、設定點精度與重複性誤差。適合用於各種壓力測量、警報系統、工業用特殊油體生產線等應用，全不鏽鋼結構耐腐蝕。
耐候型壓力錶附微動開關
本產品提供OEM服務，具備可調零位和量程範圍功能，設定點可在滿量程範圍內調整。採用耐候型設計，適合戶外或惡劣環境使用，附微動開關可提供壓力監控與控制功能。
防爆感應式接點壓力錶（微壓膜片型）
本產品採用膜片作為量測元件，可根據量測介質選用不同膜片，適用於具黏稠性的介質微壓量測。透過儀表指標的觸點與設定指針的觸點相接通(斷開)控制系統中電路的開關，以達自動控制和警報功能。
防爆壓力錶附微動開關
本產品採用SPDT微動開關，與其他電接點相比，具有優越的指示精度、靜區精度和重複性。適用於壓力測量、監控和自動控制，防爆設計適合危險環境使用。
隔膜式壓力錶（衛生與黏稠介質）以隔膜隔離介質，適合衛生製程與高黏度、含雜質介質
隔膜密封衛生壓力錶（食品和飲料行業用）
本產品採用DRD連接的焊接法蘭密封，適合原地滅菌（SIP）與定位洗滌（CIP）應用。專為食品、飲料與製藥業生產應用設計，如牛奶、乳製品、釀酒廠、無酒精飲料等，確保衛生與安全。
搭接型隔膜壓力錶
本產品設計用於紙漿、造紙、廢物處理、塑料和化工加工等高黏度介質測量。與壓力錶、壓力開關等壓力儀錶組裝便利，提供可靠的隔離保護，適合處理黏稠、含雜質的介質。
差壓錶量測兩點壓力差，常用於過濾器、泵浦與管線

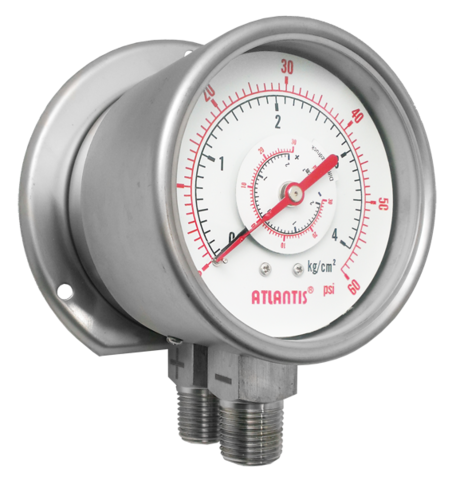

全不鏽鋼雙針管單/雙面版壓力錶
本產品提供OEM服務，前後兩側雙組巴登管量測，接續部焊接處理，全不鏽鋼設計使用壽命長，精度最高1.6%。適用於需要高精度差壓測量的工業應用。

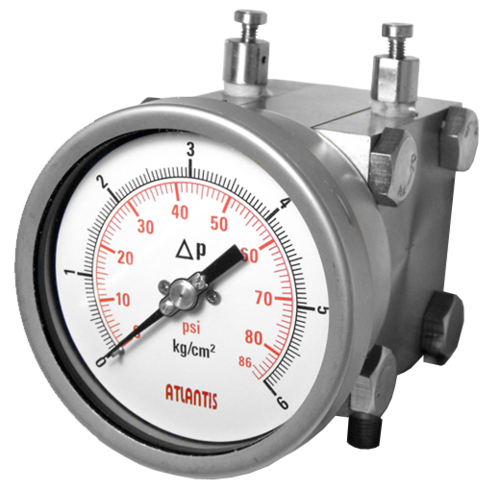

全不鏽鋼雙膜片式差壓錶
本產品為雙膜片設計的差壓錶，主要用於過濾器正負壓力端、液體槽液位、泵出入口、輸油管線、輸氣管線及加壓泵站等場合的壓差測量。本錶耐壓高、可測量腐蝕性介質，並可搭配三通分岐閥使用，提供可靠的壓差監測。

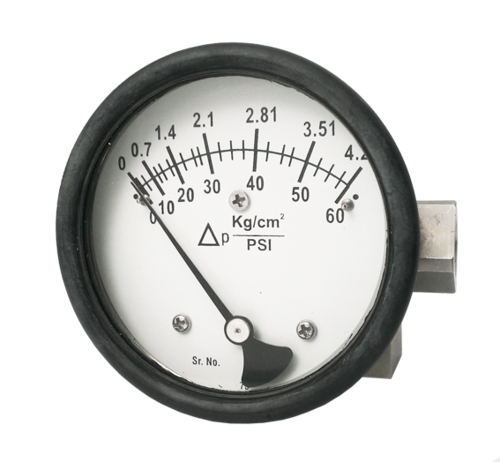

膜片/活塞式差壓錶
本產品提供OEM服務，標準採用全不鏽鋼磁簧活塞感測元件，亦可選用鋁殼不鏽鋼膜片式感壓元件。涵蓋微壓至低、中、高差壓範圍，刻度均經實測校準，精度可靠，適用於各類差壓測量應用。
全不鏽鋼單膜片雙波紋管差壓錶
本產品採用單膜片雙波紋管式感測元件，適合用於測量同一壓力源或不同壓力源的非結晶凝固、與接續部材質兼容的液體、氣體及蒸汽等介質的壓差。全不鏽鋼結構提供優良的耐腐蝕性。
型號快速比較
| 型號 | 類型 | 主要特色 | 適用場合 |
|---|---|---|---|
| ABS | 一般型 | 塑殼經濟型、多種面徑、非腐蝕性介質 | 液壓壓縮機、通用機械、幫浦、水處理廠 |
| SBG | 一般型 | 小型、巴登管型、空間有限 | 空間有限的液體與氣體壓力測量 |
| EPG | 一般型 | 黑鐵殼、螺絲式、多種面徑 | 非脈衝大或非震動大的機械設備與管路 |
| SC | 一般型 | 半鋼、銅合金接頭、非腐蝕性介質 | 液壓、壓縮機、一般機械、幫浦、水處理廠 |
| SUS | 一般型 | 全不鏽鋼、耐腐蝕、易清潔 | 食品加工、製藥、生物科技等有衛生要求的產業 |
| MF-SUS | 一般型 | 全不鏽鋼、直立式、多種牙規 | 化工、石油化工、食品工業、生物化學 |
| LS-EPG | 大型面板 | 大型、黑鐵殼、螺絲式 | 非脈衝大或非震動大的機械設備與管路 |
| LS-AL | 大型面板 | 鋁殼、大型面板、遠距離讀值 | 大型設備與管路的遠距離壓力監視 |
| LS-SUS | 大型面板 | 全不鏽鋼、大型面板、耐腐蝕 | 鍋爐、壓力容器等大型設備 |
| SFPG-121 | 安全型 | 安全型、防護壁、美規 | 需要高安全性的壓力監測場合 |
| ECM | 接點式 | 磁簧式、蜂鳴器警報、可選繼電器 | 需要可靠壓力監控的工業設備 |
| ECS | 接點式 | 滑動式接點、蜂鳴器警報、可選指示燈 | 需要壓力保護的各類工業設備 |
| MSPS | 接點式 | 微動開關、全不鏽鋼、設定點精度佳 | 壓力測量、警報系統、特殊油體生產線 |
| AMPS(WP) | 接點式 | 耐候型、微動開關、OEM | 戶外或惡劣環境的壓力監控與控制 |
| ECI-LP | 接點式（防爆） | 防爆、微壓膜片型、黏稠介質 | 黏稠性介質的微壓量測與自動控制、警報 |
| MS-APS-5000X | 接點式（防爆） | 防爆、SPDT 微動開關、危險環境 | 危險環境的壓力測量、監控與自動控制 |
| DS600 | 隔膜式 | 衛生型、SIP / CIP、食品飲料製藥 | 牛奶、乳製品、釀酒廠、飲料與製藥生產 |
| DS-LJ121 | 隔膜式 | 搭接型、高黏度介質、隔離保護 | 紙漿、造紙、廢物處理、塑料與化工加工 |
| MDB | 差壓錶 | 雙巴登管、精度最高 1.6%、OEM | 需要高精度差壓測量的工業應用 |
| MDB-DPDB-SUS | 差壓錶 | 雙針管、單 / 雙面版、OEM | 需要高精度差壓測量的工業應用 |
| MDD | 差壓錶 | 雙膜片、耐壓高、可測腐蝕性介質 | 過濾器、液槽液位、泵出入口、輸油輸氣管線、加壓泵站 |
| MDH-90EXC | 差壓錶 | 膜片 / 活塞式、微壓至高差壓、OEM | 微壓至低、中、高差壓範圍的各類差壓測量 |
| MDI-SDDB | 差壓錶 | 單膜片雙波紋管、全不鏽鋼、液 / 氣 / 蒸汽 | 同一或不同壓力源的液體、氣體、蒸汽壓差 |
| MDX | 差壓錶 | 波紋管式、全不鏽鋼、搭配三通分歧閥 | 同一或不同壓力源的液體、氣體、蒸汽壓差 |
各型號的錶徑、量程、接頭與精度等級依訂購規格而定，請於詢價時提供應用條件，由昶特確認最適配置。
指針式壓力錶 vs 數位壓力錶
| 比較項目 | 指針式壓力錶（指針壓力計） | 數位壓力錶（數位壓力計） |
|---|---|---|
| 供電需求 | 不需要供電 | 需電池或外部供電 |
| 讀值方式 | 指針與刻度，需目視判讀 | 數字直讀，無視角誤差 |
| 精度 | 精度等級 0.5／1.0／1.5／2.5 級 | 高精度款可達 ±0.05%F.S. |
| 資料記錄與設定 | ❌ | 部分型號支援藍芽、Type-C 匯出 |
| 警報與連鎖 | 接點式型號可輸出警報與連鎖 | 依型號 |
| 耐用與維護 | 機械結構簡單，維護成本低 | 依型號選擇抗震、LED 高亮度等配置 |
| 價格 | 通常較低 | 通常較高 |
結論：現場無電源、以目視監控為主、重視耐用與成本時，選擇指針式壓力錶；需要高精度、校驗或記錄時，選擇數位壓力錶。
指針式壓力錶選型指南
依需求快速選型
| 你的需求 | 建議型號 | 原因 |
|---|---|---|
| 一般水、氣、液壓，非腐蝕性介質 | ABS / EPG / SC | 經濟實惠，多種面徑與安裝型式 |
| 安裝空間有限 | SBG | 小型巴登管型 |
| 需要從遠處讀值 | LS-AL / LS-SUS / LS-EPG | 大型面板，刻度清晰 |
| 食品、製藥等衛生環境 | SUS / DS600 | 全不鏽鋼易清潔；DS600 適合 SIP / CIP |
| 化工、石化的微腐蝕性介質 | MF-SUS / SUS | 全不鏽鋼結構耐腐蝕 |
| 需要高低限警報或設備連鎖 | ECM / ECS / MSPS | 接點式，可輸出警報與控制 |
| 戶外或惡劣環境並需控制輸出 | AMPS(WP) | 耐候型，附微動開關 |
| 危險場所 | ECI-LP / MS-APS-5000X | 防爆設計並附接點輸出 |
| 黏稠、含雜質、紙漿與化工介質 | DS-LJ121 / ECI-LP | 隔膜隔離，保護量測元件 |
| 需要保護觀測人員安全 | SFPG-121 | 感測元件與鏡面之間有防護壁 |
| 量測過濾器、泵浦前後壓差 | MDD / MDX / MDH-90EXC / MDB | 差壓錶，可搭配三通分歧閥 |
選型五要點
- 量程：正常工作壓力落在滿量程的 50%～75%，最大工作壓力不超過 75%。
- 精度等級：關鍵製程選 0.5～1.0 級；一般工業監測 1.5 級最具性價比；低壓或排氣用 2.5 級。
- 介質與材質：確認接液材質與介質相容；強腐蝕、高黏度或含雜質介質改用隔膜式。
- 錶徑與安裝型式：依讀值距離與面板空間選擇面徑、螺紋與安裝方式。
- 環境條件：震動、脈動、戶外、防爆與衛生要求，會直接影響型式與配件選擇。
完整的選用與安裝說明請見指針式壓力計選用與安裝指南，也可使用壓力錶選型工具輸入條件取得建議規格。
