壓力傳送器｜4-20mA、HART、防爆與衛生型壓力變送器
壓力傳送器｜產品系列
PRESSURE TRANSMITTER｜4-20mA・HART・防爆・衛生型・超高壓｜台灣昶特 ATLANTIS
壓力傳送器產品分類簡介
壓力傳送器系列
通用型與高精度壓力傳送器工業自動化、水利、化工與設備監控的常用款式
工業型數顯壓力傳送器
本產品採用進口擴散矽傳感器芯體，配合儀錶級放大電路，具有出色的長期穩定性和精度。廣泛用於工業設備、水利、化工、醫療、電力、空調、金剛石壓機、冶金、車輛制動、大樓供水等壓力測量與控制。
壓力傳送器
本產品採用優質的不鏽鋼316L膜片/陶瓷壓力傳送器，具有4.5位數LCD顯示，易於安裝及現場操作。適用於液壓、石油、化工、電子系統和汽車工業過程控制，提供可靠的壓力監控。
帶顯示通用型壓力傳送器
本產品採用擴散矽壓力芯體做為敏感元件，內置處理電路將傳感器mV信號轉換為標準電壓、電流信號輸出，再藉由LCD模塊顯示壓力讀值。選用高穩定性壓阻式壓力傳感器和高性能傳送器專用電路，可進行遠距離信號傳輸。
高精度壓力傳送器
本產品採用進口擴散矽傳感器作為感壓元件，配合寬溫區補償具有優秀的溫度性能。採用儀錶級放大器，具有強烈抗干擾功能，可適用於測量精度要求高、長期穩定性好、抗干擾性能強的應用場合。
單晶矽壓力傳送器
本產品為高性能壓力傳送器，採用先進的單晶矽壓力傳感器技術製成。傳感器位於本體頂部遠離介質接觸面，具機械隔離與熱隔離功能。可應用於極端化學環境、機械負荷與電磁干擾等嚴苛的工業壓力測量及控制需求。
智慧型壓力傳送器
本產品採用高精度穩定的壓力傳感器，具有4-20mA標準類比輸出，適用於工業環境中的高精度壓力測量。訊號由低功耗微處理器和高精度A/D及D/A處理，確保測量準確可靠。

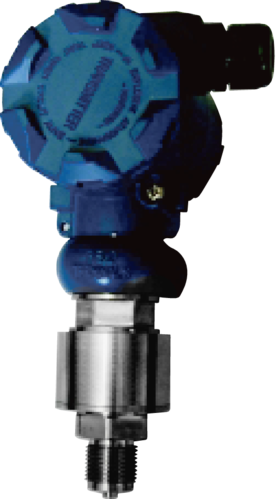

陶瓷電容型壓力傳送器
本產品具有先進的陶瓷電容傳感器，配合高精度電子元件經嚴格工藝裝配。採用無中介液的乾式壓力測量技術，充分發揮陶瓷傳感器優勢。廣泛用於石油、化工、電力、製藥、食品等工業領域，可適應各種場合與介質的壓力測量需求。
智慧型、HART 與防爆壓力傳送器遠端組態與診斷，或危險環境使用
智能型壓力傳送器
本產品為基於微處理器的高性能傳送器，具有靈活的壓力校準和輸出、HART協議通訊、環境溫度自動補償、各種參數設置功能。適用於需要高精度壓力測量與遠端通訊的工業應用。
礦井液壓支架專用傳送器
本產品專門針對礦井坑道液壓支架檢測而設計，穩定性好、可靠性高、精度高，便於快速拆裝。採用不鏽鋼結構，壓力芯體選用國際著名品牌，專用隔爆型電路設計，能方便進行零點和滿程校準，適合煤礦等危險環境使用。
衛生型壓力傳送器醫藥、食品、乳製品與飲料製程
衛生型夾式液位壓力傳送器
本產品專門為醫藥、啤酒、乳製品等醫藥食品領域設計的專用產品，採用高精度、高穩定性壓力敏感芯片。全遵照醫藥食品行業的衛生級標準，採用齊平膜結構和多種出線方式。特別適用於食品製藥、飲料加工和生物製品等行業。
行業專用與超高壓壓力傳送器製冷、壓縮機、供水、鋼鐵能源與超高壓場合
壓縮機專用壓力傳送器
本產品為精巧的一體化全不鏽鋼結構，體積小、重量輕、安裝使用方便簡潔。性能穩定廣泛適用於工業自動化設備，對各種複雜環境具有良好的適應性，特別適合壓縮機系統的壓力監測。
高溫高頻供水壓力傳送器
本產品為可耐高溫的高性價比壓力傳送器，採用不鏽鋼結構，壓力芯體選用國際知名品牌。配備專用V/I轉換電路，可方便進行零點與滿程校準。廣泛用於恆壓供水系統、鍋爐壓力控制及水、油與輕度腐蝕性液體及氣體的壓力測量。
超高壓型壓力傳送器
本產品採用高精度金屬應變式量測元件，主要用於超高壓或壓力衝擊大的量測需求。特殊一體化結構具高穩定性與可靠度，適用於高壓液壓系統、超高壓設備等極端壓力測量應用。
壓力顯示開關合一型同一台儀表提供顯示、開關輸出與 4-20 mA
型號快速比較
| 型號 | 類型 | 主要特色 | 適用場合 |
|---|---|---|---|
| SPT-X | 通用型 | 進口擴散矽芯體、儀錶級放大電路、數位顯示 | 工業設備、水利、化工、空調、大樓供水等壓力量測與控制 |
| SPT-EP | 通用型 | 316L 膜片／陶瓷、4.5 位數 LCD、易於安裝 | 液壓、石油、化工、電子系統與汽車工業過程控制 |
| PT-CD | 通用型 | 擴散矽芯體、LCD 顯示、遠距離訊號傳輸 | 需要現場讀值與遠距離傳輸的壓力量測 |
| PT-S101 | 高精度 | 擴散矽感測、寬溫區補償、抗干擾 | 精度與長期穩定性要求高的場合 |
| PT-L305X | 高性能 | 單晶矽感測、機械與熱隔離、耐化學環境 | 極端化學環境、機械負荷與電磁干擾的壓力量測與控制 |
| AT-PT186 | 高精度 | 4-20mA 輸出、低功耗微處理器、高精度 A/D、D/A | 工業環境的高精度壓力測量 |
| PT-2088-CC | 陶瓷電容 | 陶瓷電容感測、乾式無中介液、適應多種介質 | 石油、化工、電力、製藥、食品等工業領域 |
| SDPT-3100 | 智慧型 HART | 微處理器、HART 通訊、溫度自動補償 | 需要高精度與遠端通訊的工業應用 |
| SPT-ED-460 | 智慧型 | 智慧型、附顯示 | 需要現場顯示的壓力監控 |
| PTX-CC | 防爆 HART | HART 通訊、防爆設計、多種接續部 | 危險環境中液體、氣體及蒸氣的壓力量測 |
| PT-2000 | 隔爆 | 隔爆型電路、不鏽鋼結構、快速拆裝 | 煤礦等危險環境的液壓支架檢測 |
| PT+DS500 | 衛生型 | 齊平膜結構、衛生級標準、夾式 | 醫藥、啤酒、乳製品、食品製藥與飲料加工 |

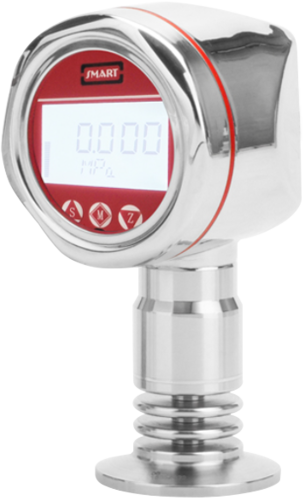

| FDPT-858 | 衛生型 | 隔膜式、衛生級 | 有衛生要求的製程壓力量測 |
| PT-RF321 | 行業專用 | 製冷空調暖通、通過鹽霧測試、OEM | 冷媒系統的壓力測量與監控 |
| PT320-C | 行業專用 | 一體化全不鏽鋼、體積小重量輕、壓縮機專用 | 壓縮機系統與工業自動化設備的壓力監測 |
| PT-HTHF1010 | 耐高溫 | 耐高溫、零點滿程可校準、不鏽鋼結構 | 恆壓供水系統、鍋爐壓力控制與水、油的壓力測量 |
| PT-E100M | 行業專用 | IP67、疲勞強度大於 1000 萬次、耐用穩定 | 鋼鐵、能源等惡劣工業環境的長期壓力測量 |
| PT-UHP | 超高壓 | 金屬應變式元件、超高壓、耐壓力衝擊 | 高壓液壓系統與超高壓設備 |

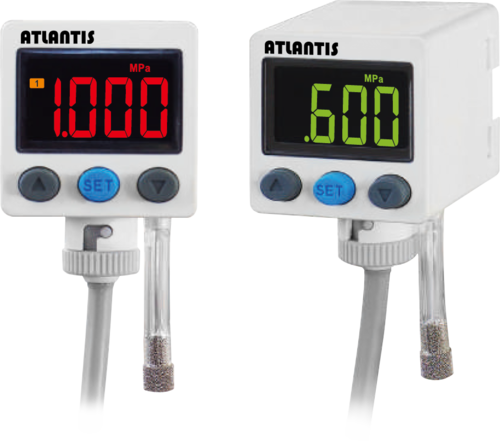

| DPST-A45 | 顯示開關合一 | 1 吋小型、顯示＋開關＋4-20mA、氣體壓力 | 空間受限的氣體壓力測量與控制 |
| DPST-P43 | 顯示開關合一 | 1 吋經濟款、顯示＋開關＋4-20mA、氣體壓力 | 空間有限的氣體壓力測量與控制 |
各型號的量程、精度、輸出訊號、接續規格與材質依訂購規格而定，請於詢價時提供應用條件，由昶特確認最適配置。
壓力傳送器 vs 壓力錶
| 比較項目 | 壓力傳送器 | 指針式壓力錶 |
|---|---|---|
| 輸出訊號 | 4-20 mA 等標準訊號，可接 PLC／DCS | 機械指針指示，無電訊號（接點式除外） |
| 供電需求 | 需要供電（迴路供電或外部電源） | 不需供電 |
| 遠距離監控與紀錄 | 適合，可連續紀錄與連動控制 | 需到現場目視判讀 |
| 現場讀值 | 部分型號附 LCD 顯示 | 指針直接讀值 |
| 適合場合 | 自動化監控、遠端紀錄、控制迴路 | 現場巡檢與簡易監視 |
結論：需要把壓力訊號送到控制系統或做連續紀錄，選擇壓力傳送器；只需要現場目視，選擇指針式壓力錶。兩者常搭配使用：傳送器負責遠端監控，現場再裝一支壓力錶做目視核對。完整比較請見壓力計與壓力傳送器的深度比較指南。
壓力傳送器選型指南
依需求快速選型
| 你的需求 | 建議型號 | 原因 |
|---|---|---|
| 一般工業自動化、需要現場顯示 | SPT-X / PT-CD / SPT-EP | 擴散矽或陶瓷感測，附 LCD 顯示 |
| 精度與長期穩定性要求高 | PT-S101 / AT-PT186 / SDPT-3100 | 溫度補償、抗干擾或微處理器處理 |
| 腐蝕或化學環境 | PT-L305X / PT-2088-CC | 單晶矽機械與熱隔離；陶瓷電容乾式量測 |
| 需要遠端組態與診斷 | SDPT-3100 / PTX-CC | HART 通訊 |
| 危險場所 | PTX-CC / PT-2000 | 防爆設計或隔爆型電路 |
| 食品、製藥、乳製品、飲料 | PT+DS500 / FDPT-858 | 衛生級、齊平膜結構 |
| 冷凍空調冷媒系統 | PT-RF321 | 製冷行業專用，通過鹽霧測試 |
| 壓縮機系統 | PT320-C | 一體化全不鏽鋼，體積小 |
| 恆壓供水、鍋爐、高溫場合 | PT-HTHF1010 | 耐高溫，不鏽鋼結構 |
| 鋼鐵、能源、惡劣環境 | PT-E100M | IP67，疲勞強度大於 1000 萬次 |
| 超高壓或壓力衝擊大 | PT-UHP | 金屬應變式元件 |
| 空間有限且需要顯示加開關輸出 | DPST-A45 / DPST-P43 | 1 吋小型，顯示、開關與 4-20 mA 合一 |
選型五要點
- 壓力型式與量程：確認表壓、絕對壓或密封壓，量程涵蓋最高壓力並預留脈動與突波餘裕。
- 輸出與通訊：確認控制系統接受 4-20 mA、電壓或 HART；二線式與三線式的接線方式不同。
- 接液材質與介質相容：腐蝕、黏稠或衛生製程，需確認膜片與接液材質，必要時搭配隔膜。
- 環境與認證：防爆、防護等級、溫度與振動條件，會直接影響型式選擇。
- 安裝與接續：確認螺紋、法蘭或夾式接頭規格，以及現場是否需要顯示。
接線方式可參考壓力傳送器接線圖解，也可使用指針式壓力錶／壓力傳送器選型精靈快速取得建議。
