數位顯示錶產品分類簡介
數位顯示量測錶（盤面錶、數位控制錶）把感測器或傳送器的訊號，直接用 LED 數字顯示出來，並可輸出警報（Relay 或 O.C.）、類比訊號或 RS485 通訊。它常接在壓力傳送器、溫度感測器、荷重元等後面，用於現場顯示、控制與監測。
昶特有限公司（Re-Atlantis / ATLANTIS）的 ATM 系列涵蓋類比輸入控制錶、溫度與電阻量測錶、傳送器與荷重元量測錶，以及智慧型顯示模塊與訊號隔離傳送器，共 11 款。需要感測器請見溫度感測器與保護套管與壓力傳送器。
- 11 款顯示量測錶
- 5 位數 LED 顯示
- 最高精度 ±0.02%
- 2~4 段 Relay 警報
- RS485 通訊（選配）
- PC 防燃外殼
- 部分型號支援 OEM
數位顯示錶系列
類比輸入數字控制錶電壓、電流等類比訊號的顯示與控制

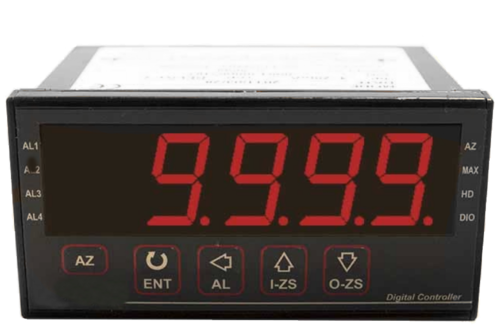

4 位數類比輸入數字控制錶
本產品提供多種輸入類型選擇，可測量交直流電壓、交直流電流、電位計、電阻、傳送器、PT-100及荷重元等信號。具備自動歸零、保持值或最大值功能，0.8吋高亮度LED顯示，小數點可任意調整。採用PC防燃材質機殼，可選購防水套達IP65防護等級。

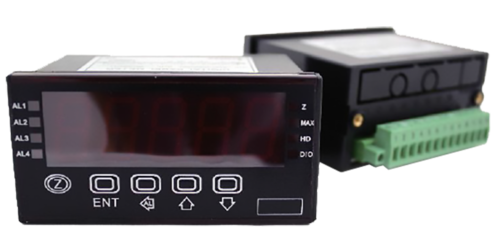

類比訊號量測錶（5 位數雙警報）
本產品提供OEM服務，最高精度達0.2%（±1位數）。具備寬電壓（達600V）與電流（達10A）輸入範圍，高分辨率可達0.1mV電壓與0.1μA電流。採用PC隔爆外殼，符合CE規範，防護等級可達IP65（需加裝防水套）。
5 位數多功能量測錶（類比訊號）
本產品提供OEM服務，最高精度達±0.2%。電壓及電流輸入可達600V及10A以上，顯示解析度最高達10μV及10μA。小數點位數可調，採用防燃PC外殼材質，防護等級IP65（需加裝防水殼），安全性高。
5 位數類比輸入顯示控制輸出錶
本產品提供OEM服務，最高精度達±0.05%、±1位數。高亮度0.8"LED顯示範圍，穩定性高採用防燃材質機殼安全性好。具有自動歸零、保持值或最大值等功能，適用於各種類比信號的精密測量與控制。
溫度錶與電阻量測錶PT100、熱電偶與電阻輸入
5 位數 3 線式 PT100 溫度錶
本產品提供OEM服務，最高精度達±0.1%、±1位數，溫度範圍-200∼600℃，解析度高達99999。輸出誤差小於0.2%，具有自動歸零、保持值或最大值等功能。可選配2∼4段Relay或O.C.警報、類比電壓/電流輸出及RS485傳輸功能。
5 位數 2 線式電阻量測錶
本產品提供OEM服務，最高精度達±0.02%、±1位數，輸入範圍最高100KΩ，解析度高達99999。具有自動歸零、保持值或最大值等功能。可選配2∼4段Relay或O.C.警報、類比電壓/電流輸出、RS485傳輸功能。
傳送器與荷重元量測錶搭配各式傳送器、荷重元的顯示控制
5 位數傳送器量測錶
本產品提供OEM服務，最高精度達±0.05%、±1位數，解析度高達99999。具有自動歸零、保持值或最大值等功能，可搭配各式二線式、三線式、四線式傳送器。可選配2∼4段Relay或O.C.警報、類比電壓/電流輸出、RS485傳輸功能。

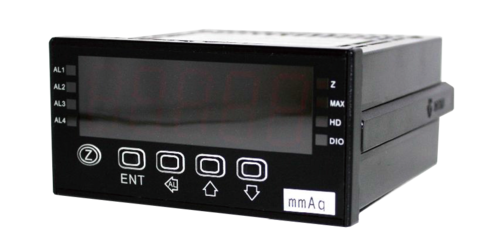

5 位數荷重元量測錶
本產品提供OEM服務，最高精度達±0.05%、±1位數。輸入範圍最高3mV/V EXC.10V，最低1mV/V EXC.5V，輸入解析度最高0.1uV。具有自動歸零、保持值或最大值等功能，可選配2∼4段Relay或O.C.警報、類比電壓/電流輸出、RS485傳輸功能。
智慧型顯示模塊與訊號隔離傳送器4-20mA 現場顯示與多訊號隔離轉換
型號快速比較
| 型號 | 類型 | 主要特色 | 適用場合 |
|---|---|---|---|
| ATM-GA4 | 類比輸入控制錶 | 多種輸入類型、0.8 吋高亮度 LED、可選 IP65 防水套 | 交直流電壓電流、電位計、電阻、PT-100 與荷重元等訊號 |
| ATM-DA5H-A | 類比量測錶 | 精度 0.2%（±1 位數）、電壓達 600V、電流達 10A、IP65（需加防水套） | 寬範圍電壓電流量測與雙警報控制 |
| ATM-MF5H-A | 多功能量測錶 | 精度 ±0.2%、電壓 600V、電流 10A 以上、解析度達 10μV、10μA | 多功能電壓電流量測 |
| ATM-DC5H-A | 類比輸入顯示控制 | 精度 ±0.05%、0.8 吋 LED、自動歸零、保持值 | 各種類比訊號的精密測量與控制 |
| ATM-3W5H-PT | PT100 溫度錶 | -200 至 600℃、精度 ±0.1%、可選 RS485 | PT100 溫度顯示、警報與傳輸 |

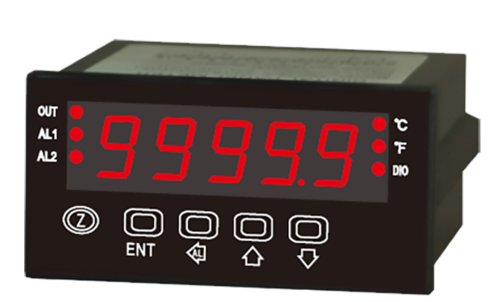

| ATM-DC5H-TC | 熱電偶溫度錶 | 5 位數、微電腦型、熱電偶輸入 | 熱電偶溫度顯示與控制 |
| ATM-2W5H-PT | 電阻量測錶 | 精度 ±0.02%、輸入最高 100KΩ、可選 RS485 | 電阻量測、顯示與警報 |
| ATM-5HT | 傳送器量測錶 | 精度 ±0.05%、2、3、4 線式傳送器、可選 Relay 與 RS485 | 搭配各式傳送器的顯示與控制 |
| ATM-LC5H | 荷重元量測錶 | 精度 ±0.05%、3mV/V EXC.10V、輸入解析度 0.1μV | 荷重元秤重與力量量測 |
| AT-LCD11 | 顯示模塊 | 三按鍵設計、350° 可旋轉螢幕、4-20mA 傳送器通用 | 4-20mA 傳送器的現場顯示與控制 |
| SIT-5AID | 訊號隔離傳送器 | 多種輸入訊號、0.4 吋 5 位數 LED、絕緣耐壓 2000V／分 | 多種訊號的隔離轉換與顯示 |
各型號的規格、量程、輸出與接續方式依訂購規格而定，請於詢價時提供應用條件，由昶特確認最適配置。
數位顯示錶 vs 顯示模塊 vs 訊號隔離傳送器
| 比較項目 | 數位顯示錶（ATM） | 智慧型顯示模塊 | 訊號隔離傳送器 |
|---|---|---|---|
| 主要功能 | 顯示加警報、類比輸出與通訊 | 直接掛在 4-20mA 傳送器上顯示 | 多種輸入訊號隔離轉換，並可顯示 |
| 輸入類型 | 依型號：電壓電流、PT100、電阻、傳送器、荷重元 | 4-20mA 傳送器訊號 | 交直流電壓電流、電位計、電阻、PT-100、荷重元等 |
| 警報與通訊 | 可選 2~4 段 Relay 或 O.C. 警報、RS485 | 現場顯示與控制 | 輸出對應範圍可自由規劃 |
| 代表型號 | ATM-GA4、ATM-5HT、ATM-3W5H-PT | AT-LCD11 | SIT-5AID |
結論：要在盤面上顯示並做警報控制，選 ATM 系列；只需讓 4-20mA 傳送器在現場有顯示，選 AT-LCD11；需要輸入輸出電源互相隔離，選 SIT-5AID。
數位顯示錶選型指南
依需求快速選型
| 你的需求 | 建議型號 | 原因 |
|---|---|---|
| 電壓、電流等類比訊號顯示 | ATM-GA4 / ATM-DC5H-A | 多種輸入，0.8 吋 LED |
| 需要較寬電壓電流範圍 | ATM-DA5H-A / ATM-MF5H-A | 電壓達 600V、電流達 10A 以上 |
| PT100 溫度顯示 | ATM-3W5H-PT | -200 至 600℃，精度 ±0.1% |
| 熱電偶溫度顯示控制 | ATM-DC5H-TC | 微電腦型熱電偶溫度錶 |
| 電阻量測 | ATM-2W5H-PT | 精度 ±0.02%，輸入最高 100KΩ |
| 搭配 2、3、4 線式傳送器 | ATM-5HT | 精度 ±0.05% |
| 荷重元秤重 | ATM-LC5H | 3mV/V 荷重元輸入 |
| 4-20mA 傳送器現場顯示 | AT-LCD11 | 三按鍵，350° 可旋轉 |
| 訊號隔離轉換並顯示 | SIT-5AID | 絕緣耐壓 2000V／分 |
選型五要點
- 輸入訊號：確認要接的是電壓電流、PT100、熱電偶、電阻、傳送器或荷重元。
- 精度與解析度：依需求選 ±0.2%、±0.05% 或更高精度型號。
- 警報與輸出：確認 Relay 或 O.C. 警報段數、類比輸出與 RS485 通訊選配。
- 供電與隔離：確認電源電壓，必要時選擇輸入、輸出、電源互相隔離的型號。
- 防護等級：ATM 系列採 PC 防燃外殼，需要 IP65 時要加裝防水套。
各型號選配項目（警報、輸出、通訊）依訂購規格而定，請於詢價時提供需求。
