DS300 系列 單法蘭隔膜｜一般型・延伸型・鐵氟龍 Lining｜昶特 ATLANTIS



DS300 系列四款型號

DS300 單法蘭隔膜（一般型）

DS300

單法蘭隔膜（一般型）

  • 全焊接單法蘭
  • 壓力 1～60 bar
  • 石化、化工、造紙、污水
  • 可訂製法蘭國別、耐壓、尺寸

DS300 詳細規格 →型錄 PDF ↓

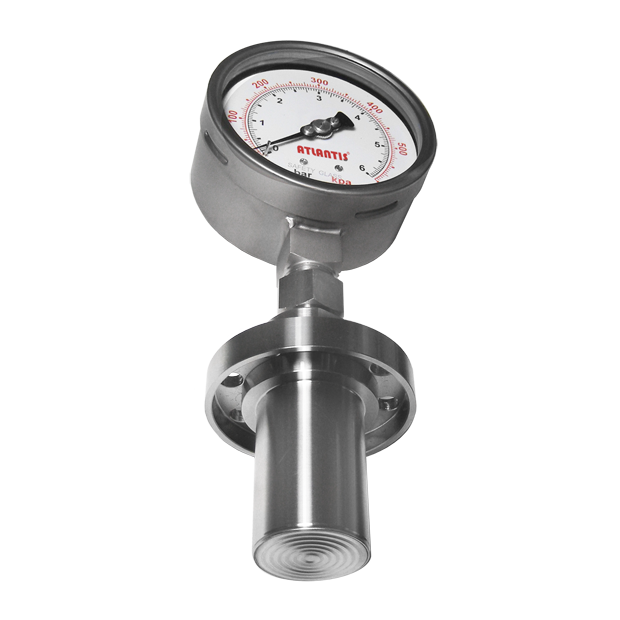

DS300L 單法蘭隔膜（延伸型）

DS300L

單法蘭隔膜（延伸型）

  • 延伸膜片高度 10～200 mm
  • 壓力 0.6～60 bar
  • 膜片與隔膜座焊接一體
  • 適合厚牆或單獨儲槽管線

DS300L 詳細規格 →型錄 PDF ↓

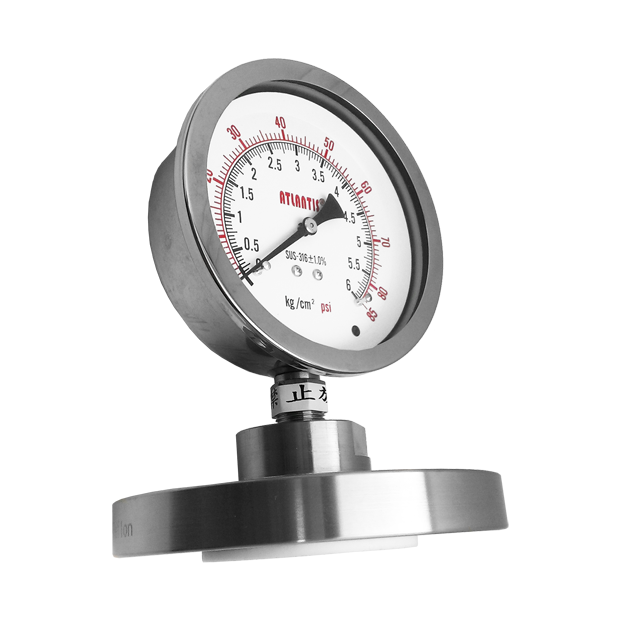

DS300-TL 鐵氟龍一般 Lining 型

DS300-TL

鐵氟龍一般 Lining 型

  • PTFE 燒結於法蘭下緣內徑與所有金屬接液面
  • 一般規格 Lining，適用大部分化工場合
  • 任何種類、任意濃度酸鹼與強氧化劑
  • 精度 ±2.5% ／ ±1.5% F.S.

DS300-TL 詳細規格 →型錄 PDF ↓

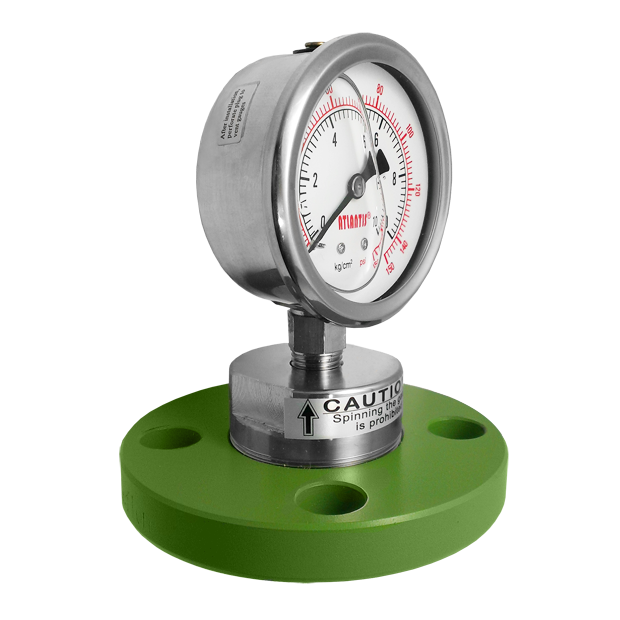

DS300-TC 鐵氟龍特殊 Lining 型

DS300-TC

鐵氟龍特殊 Lining 型

  • 最高規格 Lining 等級
  • 各類化工與所有種類場合
  • 接續部全部經鐵氟龍 Lining 處理
  • 精度 ±2.5% ／ ±1.5% F.S.

DS300-TC 詳細規格 →型錄 PDF ↓

一分鐘選型

依現場條件選擇型號
現場情況建議型號原因
一般腐蝕、黏稠、含雜質，槽體或管路法蘭接口DS300全焊接單法蘭，法蘭規格可訂製
厚牆、單獨儲槽或需讓膜片伸出測點DS300L延伸膜片 10～200 mm，保護儀錶
強酸強鹼、強氧化劑，一般化工場合DS300-TLPTFE 覆蓋所有接液金屬表面
任何種類與濃度的化學品、腐蝕條件最嚴苛DS300-TC最高規格 Lining 等級
要雙法蘭、工字型、隔測型或經濟型DS250、DS250-1、DS200、DS-R129另有單頁規格

DS300 系列完整規格比較

DS300 系列規格比較（DS300／DS300L／DS300-TL／DS300-TC）
項目DS300DS300LDS300-TLDS300-TC
結構
壓力與溫度
介質與場所
詳細資料
型式單法蘭，全焊接式（一般型）單法蘭，全焊接式，延伸型單法蘭，全焊接式，PTFE Lining（一般規格）單法蘭，全焊接式，PTFE Lining（最高規格）
延伸膜片高度—10…200 mm——
鐵氟龍 Lining——PTFE 燒結於法蘭下緣內徑與所有金屬表面PTFE，最高規格 Lining 等級
內部填充甘油、矽油（視使用溫度而定）甘油、矽油（視使用溫度而定）甘油、矽油（視使用溫度而定）甘油、矽油（視使用溫度而定）
法蘭規格JIS 日規、ANSI 美規、DIN 德規JIS 日規、ANSI 美規、DIN 德規JIS 日規、ANSI 美規、DIN 德規JIS 日規、ANSI 美規、DIN 德規
壓力範圍最小 1 bar ／ 最大 60 bar最小 0.6 bar ／ 最大 60 bar最小 1 bar ／ 最大 60 bar最小 1 bar ／ 最大 60 bar
環境溫度10°C to 60°C10°C to 60°C10°C to 60°C10°C to 60°C
流體溫度+80°C+80°C+80°C+80°C
防護等級IP68IP68IP68IP68
精度——±2.5%F.S. ／ ±1.5%F.S.±2.5%F.S. ／ ±1.5%F.S.
適用流體腐蝕、酸性、結晶、黏稠、高溫、污水、重油、混凝土、雜質同左同左；任何種類、任意濃度酸鹼、強氧化劑同左；任何種類、任意濃度酸鹼、強氧化劑
適合場所石化廠、化學工廠、造紙廠、污水處理、染料塗料同左；適合厚牆或單獨儲槽管線同左；各類化工業及大部分場合同左；各類化工業及所有場合
型錄DS300.pdfDS300L.pdfDS300-TL.pdfDS300-TC.pdf
單品頁DS300DS300LDS300-TLDS300-TC

※ 規格若有更改，請以最新版型錄為準；實際外型因客製化形式多變，照片僅供參考，請與業務確認。「—」代表該型錄未列此項。

DS300 系列法蘭規格與壓力限制

法蘭規格可選 ANSI（RF）、JIS（FF）、DIN，耐壓與接續尺寸如下；型錄未列的國別、耐壓與尺寸可訂製。

法蘭規格對照表
法蘭規格法蘭耐壓接續尺寸
ANSI（RF）150 lbs、300 lbs、400 lbs、600 lbs、900 lbs、1500 lbs1/2″、3/4″、1″、1 1/4″、1 1/2″、2″、2 1/2″、3″
JIS（FF）10K、16K、20K、30K、40K、63K、100K1/2″、3/4″、1″、1 1/4″、1 1/2″、2″、2 1/2″、3″
DINPN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80
ANSI／DIN／JIS 耐壓等級近似對照
ANSIDINJIS
—PN6—
150 lbsPN1010K
—PN1616K
300 lbs—20K
400 lbsPN2530K
600 lbsPN4040K
900 lbsPN6363K
1500 lbsPN100100K
2500 lbsPN160—
接續尺寸對照表（吋制 ↔ DN）
尺寸Nominal Diameter
1/8″DN6
1/4″DN8
3/8″DN10
1/2″DN15
3/4″DN20
1″DN25
1 1/4″DN32
1 1/2″DN40
2″DN50
2 1/2″DN65
3″DN80
4″DN100
壓力限制（DS300／DS300-TL／DS300-TC，依法蘭尺寸）
法蘭尺寸最小壓力限制最大壓力限制
1″0…2.5 bar0…60 bar
1 1/4″-1…0 bar
-1…1 bar
0…1 bar		0…60 bar
3″-0.6…0 bar
-0.3…+0.3 bar
0…0.6 bar		0…60 bar

※ DS300L 的壓力限制：所有法蘭尺寸最小 -1…0、-1…1、0…1 bar，最大 0…60 bar；規格欄位另標最小 0.6 bar。壓力限制依型錄法蘭尺寸欄列示，實際量程請與業務確認。

DS300 系列法蘭尺寸表（ANSI／EN／JIS）

下列尺寸取自型錄，適用 DS300、DS300-TL、DS300-TC（DS300L 另有專用 ANSI 尺寸表）。點選標題展開。

ASME（ANSI）B16.5 RF 法蘭尺寸（28 列）
ASME (ANSI) B16.5 RF
sizeratingfacingdDbDfd4KC1 / pcsC1 (inch)
1″cl.150RF23151102518016 / 4x5/8″
1″cl.300RF23181252518919 / 4x3/4″
1″cl.400-600RF23251257518919 / 4x3/4″
1″cl.900-1500RF233615075110225 / 4x1″
1″cl.2500RF234216075110825 / 4x1″
1.5″cl.150RF44181252739916 / 4x5/8″
1.5″cl.300RF442115527311422 / 4x7/8″
1.5″cl.400-600RF442915577311422 / 4x7/8″
1.5″cl.900-1500RF323918077312429 / 4x1 1/8″
1.5″cl.2500RF325220577314632 / 4x1 1/4″
2″cl.150RF572015029212119 / 4x3/4″
2″cl.300RF572316529212719 / 8x3/4″
2″cl.400-600RF573216579212719 / 8x3/4″
2″cl.900-1500RF444521579216525 / 8x1″
2″cl.2500RF445823579217129 / 8x1 1/8″
3″cl.150RF8124190212715219 / 4x3/4″
3″cl.300RF8129210212716822 / 8x7/8″
3″cl.400-600RF8139210712716822 / 8x7/8″
3″cl.900RF8145240712719125 / 8x1″
3″cl.1500RF8155265712720332 / 8x1 1/4″
3″cl.2500RF8174305712722935 / 8x1 3/8″
4″cl.150RF8124230215719119 / 8x3/4″
4″cl.300RF8132255215720022 / 8x7/8″
4″cl.400RF8142255715720025 / 8x1″
4″cl.600RF8145275715721625 / 8x1″
4″cl.900RF8152290715723532 / 8x1 1/8″
4″cl.1500RF8161310715724135 / 8x1 3/8″
4″cl.2500RF8183355715727342 / 8x1 5/8″
EN 1092-1 TYPE B1 法蘭尺寸（16 列）
EN 1092-1 - TYPE B1
sizeratingtypedDbDfd4KC1 / pcs
DN25PN10-40B132181152688514 / 4x
DN25PN63B1322414026810018 / 4x
DN25PN100B1322414026810018 / 4x
DN40PN10-40B1441815038811018 / 4x
DN40PN63B1442617038812522 / 4x
DN40PN100B1442617038812522 / 4x
DN50PN10-40B15720165310212518 / 4x
DN50PN63B15726180310213522 / 4x
DN50PN100B15728195310214526 / 4x
DN80PN10-40B18124200313816018 / 8x
DN80PN63B18128215313817022 / 8x
DN80PN100B18132230313818026 / 8x
DN100PN10-16B18120220315818018 / 8x
DN100PN25-40B18124235316219022 / 8x
DN100PN63B18130250316220026 / 8x
DN100PN100B18136265316221030 / 8x
JIS B2220 RF 法蘭尺寸（24 列）
JIS B2220 RF
sizeratingfacingdDbDfd4KC1 / pcs
255KRF3210951597512 / 4x
2510KRF32141251679019 / 4x
2516KRF32141251679019 / 4x
2520KRF32161251679019 / 4x
325KRF32121152709015 / 4x
3210KRF321613527610019 / 4x
3216KRF321613527610019 / 4x
3220KRF321813527610019 / 4x
405KRF44121202759515 / 4x
4010KRF441614028110519 / 4x
4016KRF441614028110519 / 4x
4020KRF441814028110519 / 4x
505KRF571413028510515 / 4x
5010KRF571615529612019 / 4x
5016KRF571615529612019 / 8x
5020KRF571815529612019 / 8x
805KRF8114180212114519 / 4x
8010KRF8118185212615019 / 8x
8016KRF8120200213216023 / 8x
8020KRF8122200213216023 / 8x
1005KRF8116200214116319 / 8x
10010KRF8118210215117519 / 8x
10016KRF8122225216018523 / 8x
10020KRF8124225216018523 / 8x
DS300L 延伸型 ANSI B16.5 RF 尺寸（18 列，H 為延伸膜片高度 10…200 mm）
DS300L ASME (ANSI) B16.5 RF
sizeratingfacingdDbDfd4d5KHC1 / pcsC1 (inch)
2″cl.150RF44201502924810…20012119 / 4x3/4″
2″cl.300RF44231652924810…20012719 / 8x3/4″
2″cl.400-600RF44321657924810…20012719 / 8x3/4″
2″cl.900-1500RF44452157924810…20016525 / 8x1″
2″cl.2500RF44582357924810…20017129 / 8x1 1/8″
3″cl.150RF722419021277610…20015219 / 4x3/4″
3″cl.300RF722921021277610…20016822 / 8x7/8″
3″cl.400-600RF723921071277610…20016822 / 8x7/8″
3″cl.900RF724524071277610…20019125 / 8x1″
3″cl.1500RF725526571277610…20020332 / 8x1 1/4″
3″cl.2500RF727430571277610…20022935 / 8x1 3/8″
4″cl.150RF812423021579310…20019119 / 8x3/4″
4″cl.300RF813225521579310…20020022 / 8x7/8″
4″cl.400RF814225571579310…20020025 / 8x1″
4″cl.600RF814527571579310…20021625 / 8x1″
4″cl.900RF815229071579310…20023532 / 8x1 1/8″
4″cl.1500RF816131071579310…20024135 / 8x1 3/8″
4″cl.2500RF818335571579310…20027342 / 8x1 5/8″

單位 mm。D＝法蘭外徑、K＝螺栓孔節圓徑、d4＝密封面直徑、f＝密封面高度、b＝法蘭厚度、C1＝螺栓孔徑／孔數、dD＝型錄標示之膜片部尺寸。以上為 RF 標準法蘭尺寸；不同法蘭面（FF、Ring Joint）或特殊規格請洽詢。

DS300 系列選型與材質

選型代碼

如何選型（DS300／DS300-TL／DS300-TC）
位置項目選項
1型號DS300、DS300-TL、DS300-TC
2膜片材質316L SS（標準）、Monel 400、Hastelloy C276、Hastelloy B、Hastelloy C22、Nickel 200、Titanium、Duplex 2205、Inconel 600
3接液下法蘭材質304SS（標準）、316SS、Monel 400、Hastelloy B、Hastelloy C276、Nickel 200、Titanium、Duplex 2205、Inconel 600
4法蘭規格ANSI、JIS、DIN（請參考法蘭規格對照表）
5法蘭耐壓例：150 lbs、10K、PN16
6接續尺寸例：1″（請參考法蘭尺寸表）
7壓力範圍請參考壓力限制（例：0…10 bar）
DS300 - 316L SS - 304SS - ANSI - 150lbs - 1″ - 0…10 bar
DS300L 延伸型選型
項目選項
型號DS300L
膜片316L SS（標準）、Monel 400、Hastelloy C276、Hastelloy B、Hastelloy C22、Nickel 200、Titanium、Duplex 2205、Inconel 600
接液下法蘭304SS（標準）、316SS、Monel 400、Hastelloy B、Hastelloy C276、Nickel 200、Titanium、Duplex 2205、Inconel 600
法蘭規格／耐壓／接續尺寸請參考法蘭對照表（DS300L ANSI 尺寸表為 2″～4″）
延伸膜片高度10…200 mm
壓力範圍-1…0 bar；0…0.6 bar 至 60 bar；其他請指定
DS300L - 316L SS - 304SS - ANSI - 150lbs - 2″ - 50 mm - 0…10 bar

四步驟完成詢價

確認測點法蘭

槽體或管路法蘭是 ANSI、JIS 還是 DIN？耐壓等級與口徑多少？

判斷介質與型號

一般腐蝕選 DS300；厚牆選 DS300L；強酸強鹼或氧化劑選 TL／TC。

決定材質與量程

膜片與接液法蘭材質（316L／Hastelloy／Titanium…），壓力量程與溫度。

送出需求取得報價

提供數量與是否搭配壓力錶、傳送器；由昶特確認並報價。

DS300 系列選配與客製

其他需求（DS200／DS300 系列選配）
選配項目說明備註
散熱導管加裝散熱導管
散熱器於隔膜與壓力錶之間加裝散熱器
內部填充醫療用礦物油、植物油
流體溫度 +80～200°C高溫選配
流體溫度 +200～400°C更高溫選配
隔測導管（內層銅外層不鏽鋼 304）遠距離隔測壓力限 40 bar 以下
隔測導管（內外層不鏽鋼 304）遠距離隔測壓力限 40 bar 以下
塗佈（Coating）PTFE、PFA；EPOXY（限環境溫度 60°C 以下）塗佈限流體溫度 200°C 以下
內襯（Lining）PTFE
法蘭接觸面RF、FF、Ring Joint限法蘭規格；未指定則依標準
墊圈材質PTFE限螺絲對鎖式

※ 依型錄「其他需求」整理。型錄之外的需求，例如 FEP、PVDF 塗佈或特殊膜片鍍層，也歡迎洽詢客製評估；實際可行規格由昶特確認。

DS300 系列應用場所

石化廠
重油、高溫、腐蝕性製程介質的壓力隔離。
化學工廠
酸、鹼、結晶性介質；TL／TC 以 PTFE Lining 防護接液面。
造紙廠
黏稠、含雜質的紙漿與藥液，大面積膜片不易堵塞。
污水處理
污水、含雜質介質，單法蘭直接裝在槽體或管路。
染料塗料
黏稠、易結晶、易附著的介質，隔離保護錶頭。
混凝土與重油
高黏度、含固體顆粒的介質，用法蘭膜片取代細小接口。

DS300 系列常見問題 FAQ

Q：DS300 系列有哪些型號？
A：DS300（一般型）、DS300L（延伸型）、DS300-TL（鐵氟龍一般 Lining 型）、DS300-TC（鐵氟龍特殊 Lining 型），都是全焊接單法蘭隔膜。
Q：單法蘭隔膜適合用在什麼場合？
A：適合需要把介質與壓力儀錶隔離的場合，例如石化、化工、造紙、污水處理與染料塗料，可測腐蝕、酸性、結晶、黏稠、高溫、污水、重油、混凝土與含雜質介質。
Q：DS300 與 DS300L 差在哪裡？
A：DS300L 是延伸型，膜片高度可做 10～200 mm，膜片與隔膜座焊接一體，適合厚牆或單獨儲槽管線；DS300 為一般型。DS300L 最小壓力規格為 0.6 bar，DS300 為 1 bar。
Q：DS300-TL 與 DS300-TC 如何選擇？
A：兩者都在法蘭下緣內徑與所有金屬接液表面燒結聚四氟乙烯（PTFE）。TL 為一般規格 Lining，適用各類化工與大部分場合；TC 為最高規格 Lining，適用所有種類場合。介質腐蝕性極強或種類複雜時選 TC。
Q：壓力範圍是多少？
A：DS300、DS300-TL、DS300-TC 為 1～60 bar；DS300L 為 0.6～60 bar。最小量程依法蘭尺寸而異，見本頁「壓力限制」表。
Q：可以選哪些法蘭規格？
A：JIS（FF）10K～100K、ANSI（RF）150～1500 lbs、DIN PN6～PN160；法蘭國別、耐壓與尺寸可訂製。本頁附 ANSI、EN 1092-1、JIS 的尺寸表。
Q：膜片可以選哪些材質？
A：316L SS（標準）、Monel 400、Hastelloy C276、Hastelloy B、Hastelloy C22、Nickel 200、Titanium、Duplex 2205、Inconel 600；接液下法蘭標準為 304SS，也可選 316SS 與上述特殊材質。
Q：最高流體溫度是多少？
A：標準流體溫度為 +80°C。更高溫度可選 +80～200°C、+200～400°C 配置（需散熱導管等），塗佈限 200°C 以下，請提供介質與溫度由昶特確認。
Q：怎麼訂購與詢價？
A：依「選型代碼」提供型號、膜片與法蘭材質、法蘭規格與耐壓、接續尺寸、壓力範圍（DS300L 另加延伸膜片高度），並告知介質、溫度與數量，即可線上詢價取得報價。
Q：型錄沒有的法蘭或材質可以客製嗎？
A：可以。昶特提供 OEM 與客製評估，法蘭國別、耐壓、尺寸、膜片與接液材質、Lining 與塗佈等需求請於詢價時說明。

DS300 系列型錄下載

下載四款型錄 PDF，內含規格、法蘭尺寸表、壓力限制與選型說明。

下載 DS300 型錄（PDF）下載 DS300L 型錄（PDF）下載 DS300-TL 型錄（PDF）下載 DS300-TC 型錄（PDF）

詢價與聯絡昶特有限公司

若需取得 DS300 系列報價、法蘭規格確認或客製評估，歡迎透過以下方式聯繫：

電話 02-2820-3405
傳真 02-2820-3406
廖經理 ian@atlantis.com.tw（分機 23）
楊經理 nori@atlantis.com.tw（分機 16）
線上詢價 前往詢價港口 →
LINE ID：@ycx6275q
