DIAPHRAGM SEAL PRESSURE GAUGE｜衛生級・耐腐蝕・黏稠介質｜台灣昶特 ATLANTIS
什麼是隔膜壓力錶？
隔膜壓力錶（也稱隔膜壓力表、隔膜密封壓力錶、隔離膜壓力錶）是在壓力錶與製程之間加上金屬膜片，以膜片把介質隔開，壓力再經填充液傳到錶頭。腐蝕、黏稠、容易結晶或堵塞、含雜質或高溫的介質，不會直接接觸波登管，錶頭因此不易損壞或堵塞；食品、飲料與製藥製程則可選用易清潔、無死角、可 SIP / CIP 的衛生型接液部。
昶特有限公司（Re-Atlantis / ATLANTIS）的隔膜壓力錶涵蓋衛生型隔膜密封壓力錶（DS600）、搭接型（DS-LJ121）、純水填充型（DS510）、PP / PVDF 一體式抗蝕隔膜壓力錶、高溫熔體隔膜數位壓力錶、以膜片作為量測元件的膜片式壓力與差壓錶，以及可自行搭配壓力錶、壓力開關或傳送器的牙口型隔膜、法蘭隔膜、衛生級隔膜、均質機用隔膜與管道式隔膜座，共 40 餘款，頁面下方附完整規格總表。標準規格以外的法蘭國別、材質、填充液、毛細管長度與流體溫度可客製。若介質清潔無腐蝕，一般指針式壓力錶即可；有震動而介質乾淨，可選充油式壓力錶。
- 隔離腐蝕與黏稠介質
- SIP / CIP 衛生型
- 植物性油 / 純水填充
- 延伸型遠離高溫測點
- 膜片式差壓與微壓
- 部分型號支援 OEM
◎ DIAPHRAGM SEAL ・ ISOLATE THE MEDIA ◎
隔膜護盾・萬難不侵
昶特 ATLANTIS｜腐蝕・黏稠・結晶・高溫・衛生製程｜錶頭只收壓力，不收麻煩
- 0款本頁商品卡
- 0+ 款含隔膜座規格總表
- SIP / CIP衛生製程可用
- 膜片 + 填充液把壓力傳到錶頭
隔離腐蝕與黏稠介質植物性油 / 純水填充延伸型遠離高溫測點膜片式差壓與微壓部分型號支援 OEM
STATUS⚠ MEDIA ATTACK
KEY SPECSIP / CIP
ISOLATION0%
01 / 19
隔膜壓力錶系列
隔膜密封壓力錶已組合完成的隔膜壓力錶，到貨即可安裝
DS600
隔膜密封衛生壓力錶（食品和飲料行業用）
採用 DRD 連接的焊接法蘭密封，適合原地滅菌（SIP）與定位洗滌（CIP）應用。專為食品、飲料與製藥業生產設計，如牛奶、乳製品、釀酒廠、無酒精飲料等，確保衛生與安全。
DS-LJ121
搭接型隔膜壓力錶
設計用於紙漿、造紙、廢物處理、塑料和化工加工等高黏度介質測量。與壓力錶、壓力開關等儀錶組裝便利，提供可靠的隔離保護，適合黏稠、含雜質的介質。
DS510
Ferrule 銜接式純水填充隔膜壓力錶
適用於腐蝕及低結晶性的純質流體，可用於染料、塗料等場所。Ferrule 衛生級接頭方便拆裝與清潔，內部填充純水或植物油，符合衛生標準，適合精細化工與塗料行業。
一體式抗蝕與特殊隔膜壓力錶塑膠一體式、高溫熔體、絕對壓力與隔測款，標準規格不符可客製

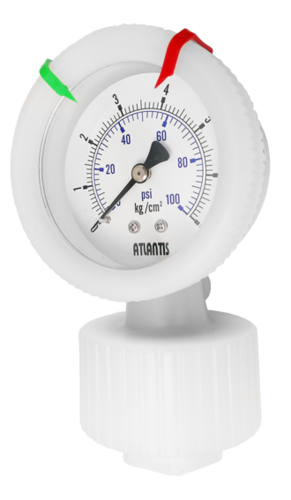

DSPLA
一體化抗蝕隔膜壓力錶（PVDF 外殼型）
壓力錶與隔膜一體化設計，隔膜與錶殼全採 PVDF，具抗強酸與強鹼性能，適用低腐蝕性、結晶性與黏稠性介質。隔膜外徑 2.5 吋（65 mm），標準量程 0–10 kg/cm²（選項上限 20 kg/cm²），精度 ±1.5%。

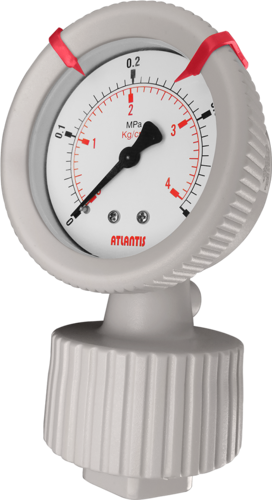

PDSPL-S
一體化抗蝕隔膜壓力錶（PP 外殼型）
PP 外殼一體式設計，膜片可選 Viton（黑色外殼）或 PTFE（灰色外殼），適用低腐蝕性、低結晶性與低黏稠性介質。隔膜外徑 2.5 吋，標準量程 0–10 kg/cm²，流體溫度 +60℃。

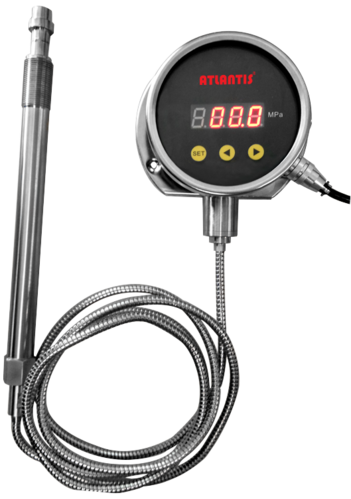

DPG-DSHR
高溫熔體隔膜數位壓力錶
高溫隔離式膜片傳感器，四位數 LED 顯示與 4–20 mA 輸出，介質溫度最高 350℃，量測範圍 0…5 至 100 MPa（最高 1000 bar），可取代傳統指針式高溫熔體壓力錶。測棒與毛細管長度可訂製。

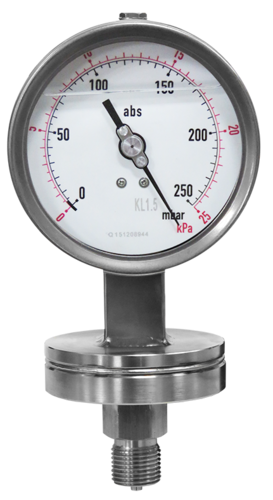

SUSD-ABS
全焊接式隔膜絕對壓力錶（牙口型）
全焊接嚴格密封設計，無填充液，以連桿帶動指針量測絕對壓力，使用壽命長。錶徑 4 吋或 6 吋，隔膜外徑 75 mm 或 130 mm，量程 0.06–25 bar，防護 IP68。

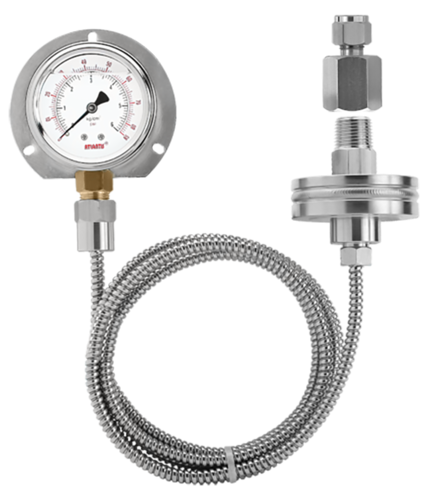

R-DS170(W)
隔膜隔測壓力錶（全焊接）
全焊接設計，提供一般壓款與隔測款，隔膜外徑 70 mm，量程 1–60 bar，接續 1/4″～1″，防護 IP68。測點不便靠近或需遠離高溫時，可用隔測款把錶頭移開。
膜片式壓力與差壓錶以膜片、波紋管作為量測元件，適合微壓、黏稠與差壓量測
MDD
全不鏽鋼雙膜片式差壓錶
雙膜片設計，用於過濾器正負壓力端、液體槽液位、泵出入口、輸油與輸氣管線及加壓泵站的壓差測量。耐壓高、可測腐蝕性介質，並可搭配三通分歧閥使用。
MDH-90EXC
膜片 / 活塞式差壓錶
提供 OEM 服務，標準採用全不鏽鋼磁簧活塞感測元件，亦可選用鋁殼不鏽鋼膜片式感壓元件。涵蓋微壓至低、中、高差壓範圍，刻度均經實測校準。
MDI-SDDB
全不鏽鋼單膜片雙波紋管差壓錶
單膜片雙波紋管式感測元件，適合測量同一或不同壓力源、非結晶凝固且與接續部材質相容的液體、氣體及蒸汽的壓差，全不鏽鋼結構耐腐蝕。
可搭配壓力錶的隔膜與隔膜座自行組合壓力錶、壓力開關或傳送器，依製程選接頭與膜片型式

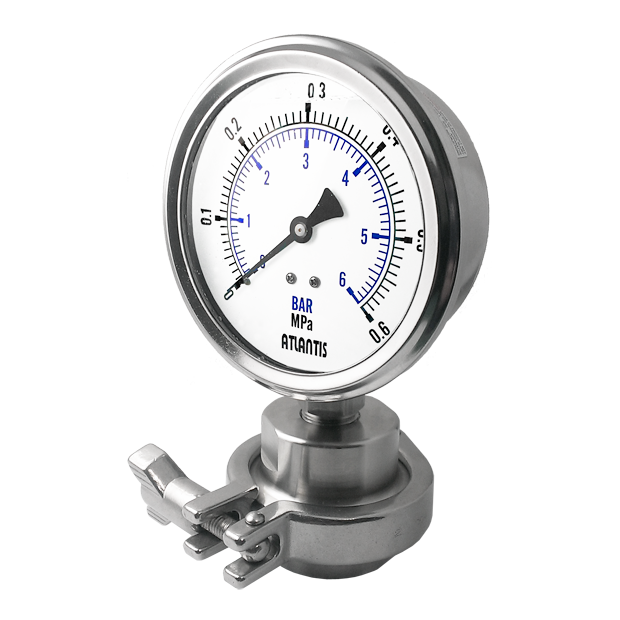

DS500
衛生級隔膜（夾式）
內部填充植物性油，符合食品級標準。夾式安裝方便拆裝與清潔維護，適用於食品、製藥及生物科技產業，確保製程安全與產品品質。

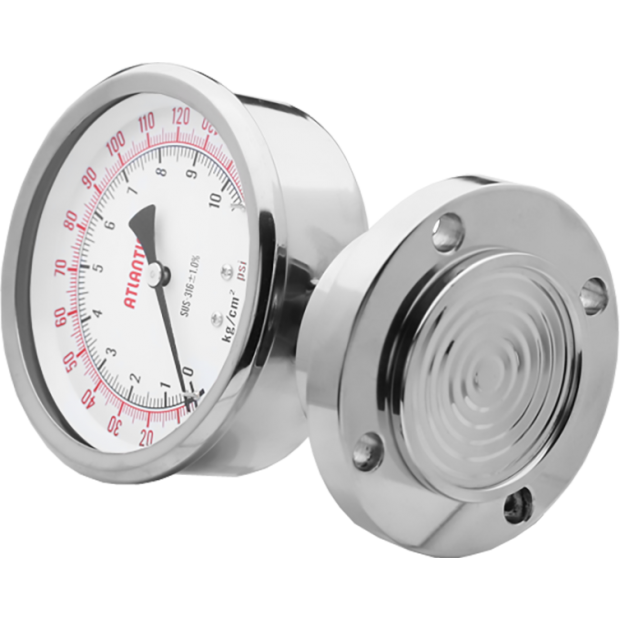

DS300 系列
單法蘭隔膜（DS300 / DS300L / DS300-TL / DS300-TC）
適用於石化廠、化學工廠、造紙廠、污水處理、染料塗料等場所，可測量腐蝕、酸性、結晶、黏稠、高溫、污水、重油與含雜質等難測介質。一般型、延伸型（10～200 mm）與鐵氟龍 Lining 型任選，JIS、ANSI、DIN 法蘭可訂製。

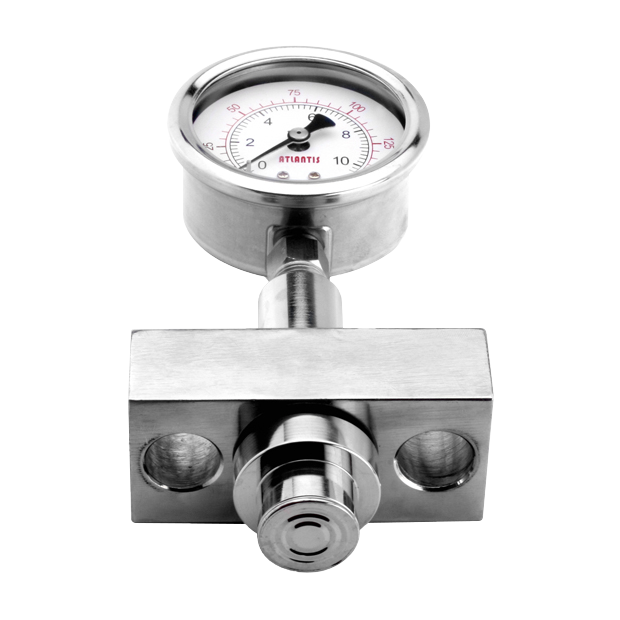

DS350
均質機用隔膜（DS350 齊平膜 / DS360 感測棒牙口）
專為均質機設計，壓力最高 600 bar，內部填充食品級植物油。DS350 為 Φ23.5 mm 齊平膜、直接清洗無死角；DS360 為感測棒牙口型（BSPT、NPT、PF），適用飲料、乳品與化學纖維產業。
DS289
大流量隔膜（內凹式）
專為小型接續管路設計，採用內凹式膜片結構。差壓最低量程可達 10 mbar，壓力最低量程可達 80 mbar，適合潔淨室壓差監控等高靈敏度微壓與低壓測量。
※ 以上為主力型號卡片；牙口型（DS122、DS135(W)、DS148(W)、DS150H(W)、DS132H、DS170(S)、DS180(S)、DS190(S)、DS190(W)、DS1130(S)、DDS1160(S)、WDS1160(S)）、法蘭型（DS200、DS250、DS300 系列與鐵氟龍 Lining）、均質機用 DS350 / DS360 與可拆裝、角度可調管道式隔膜座的完整規格，請見下方完整規格總表。衛生級夾式 DS500 另有專頁，附夾片尺寸表。隔膜的接液材質、填充液、接頭規格與搭配的壓力錶錶徑量程依訂購規格而定，請於詢價時由昶特確認。完整隔膜系列請見隔膜與隔膜座產品分類。
隔膜壓力錶的結構與原理
隔膜壓力錶由製程接頭、金屬膜片、填充液與壓力錶頭組成，需要遠離測量點時再加毛細管或延伸段。介質壓力推動膜片，膜片再把壓力經填充液傳到錶頭的波登管，介質全程不會進入錶頭。
| 組成 | 功能 | 選型重點 |
|---|---|---|
| 製程接頭 / 法蘭 | 與管路或設備連接 | 衛生級（夾式、Ferrule、內外牙）或工業法蘭；管道上的高溫高壓介質可用管道式隔膜座 |
| 金屬膜片 | 隔離介質並感受壓力 | 依腐蝕性、黏稠度與結晶性選材質；低壓微壓可選內凹式膜片 |
| 填充液 | 把膜片位移傳到錶頭 | 食品製藥選植物性油等食品級；精細化工、塗料可選純水或植物油 |
| 延伸段 / 毛細管 | 讓錶頭遠離高溫或不易接近的測點 | 長度與環境溫度會影響響應與讀值 |
| 壓力錶頭 | 指針顯示、可加接點或數位顯示 | 量程、精度等級與錶徑與一般壓力錶相同 |
填充液會隨溫度膨脹，使讀值產生溫度誤差；毛細管越長，響應越慢，溫差大的現場更需要留意。完整說明請見隔膜壓力錶毛細管長度的影響與隔膜壓力錶安裝方式完全指南。
什麼情況需要隔膜壓力錶？
| 介質或製程條件 | 一般壓力錶的問題 | 隔膜的作用 |
|---|---|---|
| 腐蝕性、酸性介質 | 腐蝕波登管與接液部，壽命縮短 | 由膜片隔離，錶頭不接觸介質 |
| 黏稠、含雜質（漿料、重油、紙漿） | 導壓孔堵塞，指針遲滯或不動 | 大面積膜片不易堵塞 |
| 易結晶、凝固 | 在錶內結晶，造成堵塞 | 膜片直接面向介質，不留死角 |
| 食品、飲料、製藥 | 有死角、難清洗，有汙染風險 | 衛生型接頭，可 SIP / CIP，填充食品級液體 |
| 高溫介質 | 高溫直接傳入錶頭 | 延伸型隔膜讓錶頭遠離測量點 |
| 微壓、低壓與潔淨室 | 一般波登管不夠靈敏 | 內凹式膜片、微壓膜片型提高靈敏度 |
相關說明可參考隔膜壓力錶為什麼必須用、隔膜壓力表規格選型完全指南與黏稠液體壓力錶選型完全指南。
隔膜壓力錶型號快速比較
| 型號 | 類型 | 主要特色 | 適用場合 |
|---|---|---|---|
| DS600 | 隔膜密封壓力錶 | 衛生型、DRD 焊接法蘭、SIP / CIP | 牛奶、乳製品、釀酒廠、飲料與製藥生產 |
| DS-LJ121 | 隔膜密封壓力錶 | 搭接型、高黏度介質、隔離保護 | 紙漿、造紙、廢物處理、塑料與化工加工 |
| DS510 | 隔膜密封壓力錶 | Ferrule 接頭、純水 / 植物油填充 | 精細化工、染料與塗料行業 |
| ECI-LP | 膜片式（防爆接點） | 微壓膜片、感應式接點、警報控制 | 黏稠介質的微壓量測與自動控制 |
| MDD | 膜片式差壓錶 | 雙膜片、耐壓高、可測腐蝕性介質 | 過濾器、液槽液位、泵出入口、輸油輸氣管線 |
| MDH-90EXC | 膜片式差壓錶 | 膜片 / 活塞式、微壓至高差壓、OEM | 各範圍的差壓量測 |
| MDI-SDDB | 膜片式差壓錶 | 單膜片雙波紋管、全不鏽鋼 | 同一或不同壓力源的液、氣、蒸汽壓差 |
| DS400-F / DS450-E / DS500 | 衛生級隔膜 | 植物性油填充；內牙、延伸膜片、夾式 | 食品、製藥與生物科技 |
| DS300L | 法蘭隔膜 | 單法蘭、延伸型 | 石化、化工、造紙、污水處理、染料塗料 |
| DS289 | 內凹式隔膜 | 差壓最低 10 mbar、壓力最低 80 mbar | 微壓低壓測量、潔淨室壓差 |
| ILDS | 管道式隔膜座 | 最高溫可達 300℃、直接安裝於管道 | 高溫高壓或腐蝕性介質管路 |
| DSPLA / PDSPL-S | 一體式抗蝕隔膜壓力錶 | PVDF / PP 外殼、耐強酸強鹼、0–10 kg/cm² | 低腐蝕、結晶、黏稠介質的塑膠耐酸鹼場合 |
| DPG-DSHR | 高溫熔體數位壓力錶 | 最高 350℃、最高 1000 bar、4–20 mA | 塑膠擠出、熔體管線 |
| SUSD-ABS / R-DS170(W) | 絕對壓力錶 / 隔測壓力錶 | 全焊接、無填充液絕對壓力；隔測款可遠離測點 | 真空與絕對壓力量測、錶頭不便靠近的測點 |
| 牙口型隔膜 12 款 | 牙口型隔膜 | 全焊接或螺絲對鎖，Φ25～Φ160 mm，0.1～250 bar | 搭配壓力錶、開關、傳送器，隔離腐蝕與黏稠介質 |
| DS200 / DS250 / DS300 系列 | 法蘭型隔膜 | 單 / 雙法蘭、工字型、鐵氟龍 Lining、隔測型（最高 350℃） | 槽體與管路法蘭接口，強酸強鹼、高溫黏稠介質 |
| DS350 / DS360 | 均質機用隔膜 | 最高 600 bar、食品級植物油填充 | 飲料、乳品均質機與化學纖維產業 |
| DS-IL-D / AADS | 可拆裝 / 角度可調管道式隔膜座 | 哈氏、鉭、鈦、蒙乃爾膜片可選，毛細管最長 6 m | 強腐蝕、高溫管路，安裝角度受限的位置 |
各型號的量程、精度、材質、填充液與接續方式依訂購規格而定，請於詢價時提供應用條件，由昶特確認最適配置。
隔膜壓力錶完整規格總表
以下依結構分五類整理昶特隔膜壓力錶與隔膜的標準規格。壓力範圍為標準型錄範圍，環境溫度一般為 10～60℃；表中沒有的法蘭規格、接續螺紋、膜片材質、填充液與流體溫度，都可客製。表格可左右捲動。
一、隔膜壓力錶本體（已組合完成）
| 型號 | 結構 / 類型 | 隔膜外徑 | 壓力範圍 | 接續 | 流體溫度 | 特色與適用 |
|---|---|---|---|---|---|---|
| DS600 | 衛生型，DRD 焊接法蘭 | — | 0…1 至 0…40 bar | G1/2″、G1/4″、1/2″NPT、1/4″NPT | 依製程確認 | SIP / CIP；接液 316L；O 型環 EPDM / PTFE；錶體填甘油（標準）或矽油，隔膜填甘油（標準）或植物油；可直接裝錶、傳送器、冷卻塔或毛細管 |
| DS510 | 螺絲對鎖，純水填充 | Φ70 mm（316） | -760 mmHg…40 bar | Ferrule 1.5″（最大外徑 Φ50.4 mm） | 100℃ | 膜片 316L；填純水，選項矽油、甘油、植物油、氟化油；IP65；染料、塗料 |
| DSPLA | 一體式，PVDF 外殼，底接 | 2.5″（65 mm） | 0～10 kg/cm²（選項上限 20） | 1/2″、1/4″ BSPT / NPT 公牙 / 母牙 | 60℃（熱變形溫度 150℃） | 膜片 PVDF；無充油；耐強酸強鹼；精度 ±1.5%；IP54；環境 -20～60℃ |
| PDSPL-S | 一體式，PP 外殼，底接 | 2.5″（65 mm） | 0～10 kg/cm²（選項上限 20） | 1/2″、1/4″ BSPT / NPT 公牙 / 母牙 | 60℃（熱變形溫度 130℃） | 膜片 Viton（黑殼）或 PTFE（灰殼）；無充油；精度 ±1.5%；IP54 |
| SUSD-ABS | 全焊接牙口，絕對壓力，無填充液（連桿帶動） | 75 / 130 mm（錶徑 4″ / 6″） | 0.06～25 bar | 1/4″～1″ BSPT / NPT / PF | 100℃ | 精度 2.5%；IP68；使用壽命長 |
| R-DS170(W) | 全焊接，一般款 / 隔測款 | 70 mm | 1～60 bar | 1/4″～1″ BSPT / NPT / PF | 80℃ | IP68；隔測款可讓錶頭遠離測點 |
| DPG-DSHR | 高溫熔體數位壓力錶，4″，LED | 測棒 150 / 230 mm，毛細管 4.6 / 7.6 m | 0…5 至 100 MPa | 1/2-20UNF、M14×1.5、M18×1.5、M22×1.5 | 最高 350℃ | 4–20 mA；精度 ±1.0% F.S.（選項 ±0.5%）；24VDC / 220VAC；感測膜片 15-5PH 不鏽鋼；過壓 1.5 倍 |
| DS-LJ121 | 搭接型：標準 / 90°L 彎管 / 90°L 彎管＋彈簧 | Φ45 mm | -1～5、0～6 kg/cm²，最大 40 kg/cm² | 1/2″ BSP / NPT | -40～150℃（冷卻元件）；350℃（毛細管） | 外殼 316；膜片 316L、哈氏合金或鉭；紙漿、造紙、塑料、化工高黏度介質 |
二、牙口型隔膜（搭配壓力錶、壓力開關、傳送器）
| 型號 | 結構 / 類型 | 隔膜外徑 | 壓力範圍 | 接續 | 流體溫度 | 特色與適用 |
|---|---|---|---|---|---|---|
| DS122 | 特小型牙口，經濟型 | 25 mm | 2～25 bar | 1/2″ PT | 最高 200℃（視組裝） | 外殼 SS304、膜片 Viton；精度 2%-1%-2% |
| DS135(W) | 全焊接牙口，搭配數位錶頭 | 35 mm | 1～60 bar | 1/4″ BSPT / NPT / PF | 80℃ | IP68 |
| DS148(W) | 全焊接，經濟牙口 | 48 mm | 4～40 bar | 管牙 8×22 mm（不可修改） | 80℃ | IP68 |
| DS150H(W) | 全焊接，高壓牙口 | 49 mm | 61～250 bar（搭配數位錶頭，最小量程不限） | 1/4″～1″ BSPT / NPT / PF | 80℃ | IP68；選項上下法蘭對鎖 |
| DS132H | 齊平膜牙口，高壓 | 17 / 22 / 25 / 40 / 60 mm（對應 1/2″、3/4″、1″、1-1/2″、2″ 外牙） | 依型錄壓力範圍表 | BSP / NPT | 80℃ | 底部齊平膜、沖洗無死角；精度 ±1.6% F.S.；IP68 |
| DS170(S) | 螺絲對鎖 | 70 mm | 1～60 bar | 1/4″～1″ BSPT / NPT / PF 公牙 / 母牙 | 80℃ | IP67；下法蘭可加沖洗孔；PTFE 膜片最小可測 4000 mmH₂O；法蘭 SUS304、膜片 316L |
| DS180(S) | 螺絲對鎖，PP 材質經濟型 | 70 mm | 1～10 bar | 1/4″～3/4″ BSPT / NPT / PF | 60℃ | IP67；耐腐蝕的經濟選擇 |
| DS190(S) | 螺絲對鎖 | 90 mm | 0.4～60 bar | 1/4″～1″ BSPT / NPT / PF 公牙 / 母牙 | 80℃（+200℃、+400℃ 可訂製） | 可加散熱導管或散熱器；PTFE 膜片最小可測 4000 mmH₂O；可加沖洗孔 |
| DS190(W) | 焊接式 | Φ90 mm | 0.6～60 kg/cm²；低壓型低於 0.6 kg/cm²（用 Φ120 mm 以上隔膜） | 1/4″～1″ PT / NPT 公牙 / 母牙 | 0～80℃；80～400℃ 可訂製 | 膜片 316L；外殼 SUS304（316、316L 為選項）；選項鐵氟龍 / PFA 塗層、隔測毛細管、清洗孔；機械、化工、石化與一般重工業 |
| DS1130(S) | 螺絲對鎖，微壓型 | 130 mm | 0.16～60 bar | 1/4″～1″ BSPT / NPT / PF 公牙 / 母牙 | 80℃ | IP67；PTFE 膜片最小可測 4000 mmH₂O；低壓、微壓介質 |
| DDS1160(S) | 乾式螺絲對鎖 | 160 mm | 0.1～60 bar | 1/4″～1″ BSPT / NPT / PF | 80℃（80～400℃ 可訂製） | 橡膠墊圈；PTFE 膜片最小可測 1000 mmH₂O；可加沖洗孔；石化、化工、造紙、污水、染料塗料 |
| WDS1160(S) | 溼式螺絲對鎖（填充甘油或矽油） | 160 mm | 0.1～60 bar | 1/4″～1″ BSPT / NPT / PF | 80℃（80～400℃ 可訂製） | PTFE 膜片最小可測 1000 mmH₂O；可加沖洗孔；腐蝕、低結晶性介質 |
三、法蘭型隔膜
法蘭規格可選 JIS 日規、ANSI 美規、DIN 德規，法蘭國別、耐壓與尺寸可訂製；內部填充甘油或矽油（視使用溫度），環境溫度 10～60℃。
| 型號 | 結構 / 類型 | 壓力範圍 | 流體溫度 | 特色與適用 |
|---|---|---|---|---|
| DS200-GP(W) | 全焊接，工字型法蘭 | 1～60 bar | 80℃ | 法蘭全焊接；IP68 |
| DS200-GP(S) | 螺絲對鎖，工字型法蘭 | 0.6～100 bar | 80℃ | 可選沖洗孔；IP68；提供垂直管路 4 款安裝圖示 |
| DS200-HP(W) | 全焊接，工字型法蘭 | 1～100 bar | 80℃ | 法蘭全焊接；IP68 |
| DS250 | 單法蘭，螺絲對鎖，經濟型 | 1～60 bar | 80℃ | IP68；價格經濟 |
| DS250-1 | 雙法蘭，螺絲對鎖 | 1～60 bar | 80℃ | 可選沖洗孔；IP68 |
| DS300 | 單法蘭，全焊接，一般型 | 1～60 bar | 80℃ | IP68 |
| DS300L | 單法蘭，全焊接，延伸型 | 0.6～60 bar | 80℃ | 延伸膜片高度 10～200 mm；膜片與隔膜座焊接一體；適合厚牆或單獨儲槽管線；IP68 |
| DS300-TL | 單法蘭，鐵氟龍一般 Lining | 1～60 bar | 80℃ | 聚四氟乙烯燒結在法蘭下緣內徑與所有金屬表面；任何種類與濃度的酸鹼、強氧化劑；精度 ±2.5% / ±1.5% F.S. |
| DS300-TC | 單法蘭，鐵氟龍特殊 Lining | 1～60 bar | 80℃ | 最高等級 Lining，各類化工與所有種類場合；精度 ±2.5% / ±1.5% F.S. |
| DS-R129 | 單法蘭，全焊接，隔測型（毛細管） | 0.6～60 bar | -40～350℃ | 高溫、高黏度介質專用；IP68 |
| DS289 | 內凹式，大內腔，法蘭式，Φ89 mm（3.5″） | 壓力最低 80 mbar、差壓最低 10 mbar，最高 60 bar | 80℃ | 壓力傳導性佳；可選清洗孔；專為小型接續部設計；法蘭選項 EN 1092-1、ASME B16.5；IP68 |
四、衛生級隔膜與均質機用隔膜
| 型號 | 結構 / 類型 | 接續規格 | 壓力範圍 | 流體溫度 | 特色與適用 |
|---|---|---|---|---|---|
| DS400-F | 全焊接，內牙式 | DN25～DN100；DIN 11851、SMS 681、IDF / ISS、RJT / APV（BS4825） | 1～40 bar | 60℃ | 填植物性油，符合食品級；膜片底部開放式，清洗無死角；IP68 |
| DS500 | 全焊接，夾接式 | DN20～DN100；ISO 2852、DIN 32676、ASME BPE | 1～40 bar | 60℃ | 填植物性油；清洗無死角；IP68 |
| DS450-E | 全焊接，夾接式，延伸膜片（面徑 84×17 mm） | VARINLINE 接口 DN40～DN125；ISO 42.4～114.3；1.5″～6″ | 0.6～40 bar | 60℃（選項 -20～200℃） | 上座與膜片 SS316L；接續部粗糙度 Ra ≦ 0.76 μm；無油環境符合 ASTM G93-03 Level E、ISO 15001；型錄載明 3-A 衛生標準與 FDA 認證；SIP / CIP |
| DS350 | 均質機用，齊平膜 Φ23.5 mm，二孔 / 四孔法蘭 | 3/4″（DN20）、1″（DN25）；法蘭 42×95 mm（二孔）、80×89 mm（四孔） | 100～600 bar | 110℃ | 接液 316L 齊平膜，直接清洗無死角；填食品級植物油；飲料、乳品；IP68 |
| DS360 | 均質機用，感測棒牙口型（固定管牙 / 鎖緊母牙 / 活動公牙） | 1/2″、3/4″、1″ BSPT / NPT / PF；感測棒 3″（75×13×6 mm）或 4″（100×18×7 mm） | 10～600 bar | 100℃ | 填植物性油，符合食品級；化學纖維產業通用規格；IP68 |
五、管道式與高溫隔膜座
| 型號 | 類型 | 壓力範圍 | 溫度 | 接續 | 特色與材質 |
|---|---|---|---|---|---|
| ILDS | 管道式隔膜座：ILDS-A 夾心式、ILDS-B 對鎖式 | 0～0.06 MPa 至 0～40 MPa | 工作 -45～150℃；最高 300℃ | M20×1.5、1/2″NPT；法蘭標準 ANSI B16.5、DIN 2501、GB/T 9113、JB/T 74、HG 20592 | 本體 SS321、304、316、316L；膜片與外殼 316L；毛細管最長 6 m（SS321）；精度 ±0.5%（直接安裝）、±1%（配阻尼器、過壓保護器）；填矽油 |
| DS-IL-D | 管道式可拆裝隔膜 | 0～0.06 MPa 至 0～25 MPa | 工作 -45～150℃；最高 200℃ | 焊接法蘭，標準 ANSI B36.1、DIN 2448，可依客戶訂製 | 膜片：哈氏 B、哈氏 C、鉭、鈦、蒙乃爾、316L 噴塗 PTFE；接液 316＋PTFE；毛細管最長 6 m（321）；精度 ±0.5%（直接安裝）、±1%（配附件） |
| AADS | 角度可調式隔膜座（A 型 / B 型） | 0～0.03 MPa 至 0～40 MPa | 工作 -45～150℃；最高 300℃ | M20×1.5、1/2″NPT；法蘭標準 ANSI B16.5、DIN 2501、GB/T 9113、JB/T 74、HG 20592 | 膜片：哈氏 B、哈氏 C、鉭、鈦、蒙乃爾、316L 噴塗 PTFE；法蘭 321、304、316、316L；毛細管最長 6 m；精度 ±0.5% / ±1% |
六、配件與零件
- 沖洗環 FR：裝在接續部與密封隔膜之間，可沖掉膜片前的沉積物或堵塞物，並排出壓力空間的空氣；材質 316（其他可訂製），沖洗孔 1/2″NPT 或 1/4″NPT。
- 替換膜片：材質 316L、哈氏 C、哈氏 B、鉭；直徑 Φ40、Φ50、Φ60、Φ68、Φ74、Φ88 mm。
- 鐵氟龍塗佈 -TL / -TC：耐所有強酸、強鹼、強氧化劑，不黏、抗老化，使用溫度 -30～180℃；塗層薄而軟，拆裝與運送時避免硬物碰撞。
- PP 隔膜零件：PP 法蘭上蓋、PP 法蘭下蓋、白鐵片與螺絲組。
※ 以上規格整理自昶特產品型錄。DS289 的壓力與差壓最低量程以本頁卡片說明為準；量程、精度與材質仍以訂購規格與型錄為準，請於詢價時確認。
隔膜壓力錶膜片材質與填充液對照
膜片與接液材質
| 材質 | 特性與適用介質 | 對應型號 |
|---|---|---|
| 不鏽鋼 316L | 標準膜片材質，適合一般腐蝕與食品製藥；強腐蝕改選特殊材質 | DS170(S)、DS190(W)、DS350、DS450-E、DS510、DS600、DS-LJ121 等（DS190(S)、DS1130(S) 標準為不鏽鋼 316） |
| 哈氏合金 C（哈 C） | 耐氧化性與還原性酸、含氯介質 | DS-IL-D、AADS、DS-LJ121、替換膜片 |
| 哈氏合金 B（哈 B） | 耐鹽酸等還原性酸 | DS-IL-D、AADS、替換膜片 |
| 鉭 | 耐強酸，適合高腐蝕製程 | DS-IL-D、AADS、DS-LJ121、替換膜片 |
| 鈦、蒙乃爾合金 | 鈦耐海水與氯化物；蒙乃爾耐海水與氫氟酸類 | DS-IL-D、AADS |
| 316L 表面噴塗 PTFE | 不黏、耐強酸強鹼，使用溫度 -30～180℃ | DS-IL-D、AADS、鐵氟龍塗佈 -TL / -TC |
| PTFE 膜片 | 可量測更低壓力：DDS1160(S)、WDS1160(S) 最小 1000 mmH₂O；DS170(S)、DS190(S)、DS1130(S) 最小 4000 mmH₂O | 牙口型螺絲對鎖系列 |
| Viton（氟橡膠） | 耐高溫、抗酸鹼，成本低 | DS122、PDSPL-S（黑殼） |
| PVDF / PP 塑膠 | PVDF 耐強酸強鹼；PP 為低腐蝕、低結晶介質的經濟選擇 | DSPLA（PVDF）、PDSPL-S（PP）、DS180(S)（PP） |
| 鐵氟龍 Lining（-TL / -TC） | 聚四氟乙烯燒結在接液金屬表面，任何種類與濃度的酸鹼與強氧化劑 | DS300-TL（一般）、DS300-TC（特殊） |
填充液
| 填充液 | 適用 | 對應型號 |
|---|---|---|
| 甘油 / 矽油 | 工業標準，依使用溫度選擇 | 牙口型、法蘭型、DS600 錶體 |
| 植物性油（食品級） | 食品、飲料、製藥、均質機的衛生要求 | DS400-F、DS450-E、DS500、DS350、DS360、DS600 隔膜（選項） |
| 純水 | 純質流體、染料塗料；DS510 標準填充 | DS510 |
| 氟化油 | 寬溫與強氧化場合，-60～220℃ | ILDS、DS510（選項） |
| 食用油 | -20～120℃，食品相關 | ILDS |
| 無填充 | 塑膠一體式與機械連桿式 | DSPLA、PDSPL-S、SUSD-ABS |
膜片與填充液需同時符合介質、濃度與溫度，請於詢價時提供製程條件，由昶特確認最適組合。
隔膜壓力錶客製化、OEM 與價格
可客製的項目
表列型號為標準規格，找不到完全符合的組合時可客製。昶特隔膜類產品多數提供 OEM 服務。
| 客製項目 | 說明 |
|---|---|
| 法蘭國別、耐壓與尺寸 | JIS、ANSI、DIN 與 EN 1092-1、ASME B16.5 等，依現場法蘭訂製 |
| 接續螺紋 | BSPT、NPT、PF 公牙 / 母牙，其他螺紋規格可訂製 |
| 膜片與接液材質 | 316L、哈氏 B / C、鉭、鈦、蒙乃爾、PTFE、鐵氟龍 Lining 與塗層 |
| 填充液 | 甘油、矽油、純水、植物油、氟化油、食用油 |
| 高溫與低溫 | 流體溫度 80～400℃ 或環境溫度低於 10℃ 可訂製；另可加散熱導管、散熱器 |
| 毛細管 | 隔測用毛細管，長度與材質可指定 |
| 清洗孔 | 下法蘭加裝沖洗孔，不拆卸直接清洗隔膜內部 |
| 低壓、微壓 | 低壓型採用更大直徑隔膜（Φ120 mm 以上），或搭配 PTFE 膜片 |
| 文件與標示 | 第三方公證報告、出廠報告、吊牌 |
隔膜壓力錶價格怎麼估？
隔膜壓力錶沒有統一價格，費用主要取決於下列項目：
- 膜片與接液材質：316L 為標準；哈氏、鉭、鈦與鐵氟龍 Lining 的成本明顯較高。
- 結構：牙口型、單法蘭、雙法蘭、衛生級與全焊接的價格不同；經濟型（如 DS122、DS148(W)、DS180(S)、DS250）適合預算有限且介質單純的場合。
- 接續與法蘭規格：標準管牙最單純；特殊法蘭國別、耐壓與衛生接頭需另計。
- 填充液與溫度：食品級植物油、氟化油與高溫選項會影響配置。
- 毛細管與延伸段：長度越長，成本與響應時間都會增加。
- 搭配的壓力錶頭與數量：錶徑、量程、精度、是否充油或數位，以及訂購量。
隔膜壓力錶 vs 一般壓力錶
| 比較項目 | 隔膜壓力錶 | 一般指針式壓力錶 |
|---|---|---|
| 介質是否接觸錶頭 | 否，由膜片隔離 | 是，直接進入波登管 |
| 腐蝕、黏稠、結晶介質 | 適用 | 易損壞或堵塞 |
| 衛生與清洗（SIP / CIP） | 可選衛生型接頭 | 有死角，不易清洗 |
| 高溫介質 | 可用延伸型或毛細管讓錶頭遠離 | 需另加虹吸管等配件 |
| 溫度對讀值的影響 | 填充液膨脹會產生溫度誤差 | 較小 |
| 價格 | 較高 | 較低 |
結論：介質清潔、無腐蝕的一般場合選一般指針式壓力錶最划算；腐蝕、黏稠、結晶或衛生製程選隔膜壓力錶，才能保護錶頭並降低維修成本。蒸氣場合與冷卻彎管的比較請見法蘭式隔膜壓力錶 vs 冷卻彎管。
隔膜壓力錶選型指南
依需求快速選型
| 你的需求 | 建議型號 | 原因 |
|---|---|---|
| 牛奶、乳製品、飲料、釀酒、製藥 | DS600 | 衛生型，適合 SIP / CIP |
| 需自行搭配錶頭的食品衛生製程 | DS400-F / DS500 | 植物性油填充，食品級；內牙或夾式 |
| 食品製藥且測點溫度高 | DS450-E | 延伸膜片，錶頭遠離測量點 |
| 紙漿、造紙、廢物處理、化工高黏度介質 | DS-LJ121 | 搭接型，可與錶、開關組裝 |
| 石化、造紙、污水、重油、含雜質介質 | DS300L | 單法蘭延伸型，保護儀錶 |
| 精細化工、染料塗料的純質流體 | DS510 | Ferrule 接頭，純水或植物油填充 |
| 高溫高壓管道介質 | ILDS | 管道式隔膜座，最高溫可達 300℃ |
| 潔淨室微壓、低壓 | DS289 | 內凹式膜片，靈敏度高 |
| 黏稠介質微壓並需警報 | ECI-LP | 微壓膜片型，防爆接點 |
| 過濾器、泵浦前後壓差 | MDD / MDH-90EXC / MDI-SDDB | 膜片式差壓錶，可搭配三通分歧閥 |
| PVDF / PP 塑膠耐強酸強鹼、低壓、預算有限 | DSPLA / PDSPL-S / DS180(S) | 一體式或 PP 對鎖式，量程 0～10 bar |
| 塑膠熔體、高溫擠出管線 | DPG-DSHR | 最高 350℃、最高 1000 bar、4–20 mA |
| 真空與絕對壓力量測 | SUSD-ABS | 全焊接、無填充液的絕對壓力錶 |
| 一般牙口管路，要搭配既有壓力錶 | DS170(S) / DS190(S) / DS190(W) | 1/4″～1″ 牙口，可選沖洗孔、散熱導管與毛細管 |
| 空間小或預算有限的牙口測點 | DS122 / DS135(W) / DS148(W) | Φ25～Φ48 mm 小型隔膜 |
| 高壓 61～250 bar | DS150H(W) / DS132H | 全焊接高壓牙口；齊平膜沖洗無死角 |
| 微壓、低壓的牙口測點（0.1～0.4 bar 起） | DS1130(S) / DDS1160(S) / WDS1160(S) / DS190(S) | 大直徑隔膜，搭配 PTFE 膜片可量到 1000～4000 mmH₂O |
| 槽體或管路法蘭接口 | DS200 / DS250 / DS300 系列 | 單雙法蘭與工字型，法蘭國別可訂製 |
| 強酸強鹼、強氧化劑（全接液防護） | DS300-TL / DS300-TC | 鐵氟龍 Lining 覆蓋所有接液金屬表面 |
| 高溫高黏度，錶頭需遠離（最高 350℃） | DS-R129 / R-DS170(W) | 隔測型，毛細管把錶頭移開 |
| 均質機 100～600 bar | DS350 / DS360 | 食品級植物油填充；齊平膜或感測棒牙口 |
| 強腐蝕管路（哈氏、鉭、鈦、蒙乃爾膜片） | DS-IL-D / AADS / ILDS | 可拆裝或角度可調管道式隔膜座，毛細管最長 6 m |
選型五要點
- 介質特性：腐蝕、黏稠、結晶、含雜質或高溫，決定膜片材質與是否需延伸型。
- 衛生要求：食品、製藥需確認接頭型式（夾式、Ferrule、焊接法蘭）、填充液是否食品級，以及能否 SIP / CIP。
- 填充液與溫度：環境與介質溫度會影響填充液膨脹與讀值，溫差大時請告知昶特評估。
- 安裝方式：直接安裝、延伸或毛細管遠離，會影響響應與維護便利性。
- 量程與精度：正常工作壓力落在滿量程的 50%～75%；低壓、微壓需選擇對應的膜片型式。
也可使用隔膜選型精靈輸入條件取得建議，或參閱隔膜密封完整選型指南。
隔膜壓力錶典型應用場合
乳品 / 飲料 / 釀酒
DS600 衛生型隔膜壓力錶適合 SIP / CIP，確保製程衛生與安全
製藥 / 生物科技
DS400-F、DS500 食品級植物性油填充，夾式或內牙連接易拆洗
紙漿 / 造紙 / 廢棄物
DS-LJ121 搭接型與 DS300L 法蘭隔膜，處理高黏度與含雜質介質
化工 / 石化 / 污水
腐蝕、酸性、結晶與重油介質，由膜片隔離保護錶頭
染料 / 塗料 / 精細化工
DS510 Ferrule 接頭，純水或植物油填充，易拆裝清潔
高溫管路
ILDS 管道式隔膜座最高溫可達 300℃，DS450-E 延伸膜片遠離高溫測點
隔膜壓力錶常見問題 FAQ
Q1：隔膜壓力錶是什麼？和一般壓力錶差在哪裡？
A：隔膜壓力錶在製程與錶頭之間加裝金屬膜片，用填充液傳遞壓力，介質不會進入錶頭。一般壓力錶則是介質直接進入波登管，遇到腐蝕、黏稠或結晶介質容易損壞或堵塞。詳見隔膜壓力錶完全攻略。
Q2：什麼情況一定要用隔膜壓力錶？
A：介質具腐蝕性、黏稠、容易結晶或堵塞、含雜質、高溫，或製程有衛生與清洗要求（食品、飲料、製藥）時，建議使用隔膜壓力錶。介質清潔、無腐蝕的一般場合不需要，可省成本。
Q3：隔膜壓力錶的填充液要選什麼？
A：食品、製藥的衛生級隔膜（如 DS400-F、DS450-E、DS500）內部填充植物性油，符合食品級標準；DS510 內部可填充純水或植物油，適合精細化工與塗料行業。其他填充液請於詢價時說明介質與溫度，由昶特確認。HACCP 相關說明請見HACCP 食品級隔膜壓力錶指南。
Q4：DS600 可以做 SIP 與 CIP 嗎？
A：可以。DS600 採用 DRD 連接的焊接法蘭密封，適合原地滅菌（SIP）與定位洗滌（CIP）應用，專為食品、飲料與製藥生產設計。實際的滅菌溫度與清洗條件，請在詢價時提供，由昶特確認。
Q5：隔膜壓力錶會有溫度誤差嗎？毛細管長度有影響嗎？
A：會。填充液隨溫度膨脹，會讓讀值產生誤差；毛細管越長，響應越慢，環境溫度變化大時更明顯。要遠離高溫測點時，可優先考慮延伸型隔膜（如 DS450-E、DS300L）。細節請見毛細管長度的影響。
Q6：高溫蒸氣管路要用隔膜還是虹吸管？
A：蒸氣管路常見做法是加虹吸管（冷卻彎管）降溫；若蒸氣中帶有腐蝕、結垢或黏稠物，則改用延伸型隔膜。兩者比較請見法蘭式隔膜壓力錶 vs 冷卻彎管，配件請見壓力錶配件。
Q7：隔膜壓力錶可以測低壓、微壓或差壓嗎？
A：可以。DS289 內凹式膜片的壓力最低量程可達 80 mbar、差壓最低可達 10 mbar；ECI-LP 為微壓膜片型；MDD、MDH-90EXC、MDI-SDDB 為膜片式差壓錶。實際量程依訂購規格而定。
Q8：隔膜壓力錶需要定期維護或校正嗎？
A：需要。膜片可能因腐蝕、結垢或過壓受損，填充液也可能洩漏，建議定期檢查外觀與零點，異常時送修或更換。維護方式請見隔膜壓表維護校正完全指南。
Q9：隔膜壓力錶價格大約多少？
A：隔膜壓力錶沒有統一價格，會依膜片與接液材質（316L、哈氏、鉭、鐵氟龍）、結構（牙口、法蘭、衛生級）、接續規格、填充液、毛細管長度、搭配的壓力錶頭與數量而定。價格影響因素請見客製化、OEM 與價格；提供介質、壓力、溫度與接頭規格後，昶特會回覆建議型號與報價。
Q10：牙口型隔膜和法蘭型隔膜怎麼選？
Q11：PVDF、PP 塑膠材質的隔膜壓力錶適合什麼場合？
A：DSPLA（PVDF）與 PDSPL-S（PP）是壓力錶與隔膜一體化的塑膠外殼型，適用低腐蝕性、低結晶性與黏稠性介質，量程 0–10 kg/cm²（選項上限 20 kg/cm²），流體溫度 +60℃，IP54。DSPLA 具抗強酸強鹼性能，環境溫度 -20～60℃。若壓力更高、溫度更高或介質腐蝕性更強，請改用不鏽鋼隔膜，或鐵氟龍 Lining 的 DS300-TL、DS300-TC。
Q12：標準規格不符合時可以客製嗎？
Q13：詢價隔膜壓力錶時需要提供哪些資料？
A：請提供量測介質（成分、是否腐蝕、黏稠、結晶或含雜質）、壓力範圍、介質與環境溫度、接頭型式與管徑、衛生要求（食品、製藥、是否 SIP / CIP）、錶徑、是否需要延伸或毛細管、接點輸出需求，以及預估數量。資料越完整，越能快速確認最適型號與報價。
本頁由昶特有限公司（Re-Atlantis Enterprise Co., Ltd.）技術團隊維護，版權所有。
