DS400-F 衛生級內牙隔膜｜DIN 11851・SMS 681・IDF・RJT 規格尺寸

chailinkuo

三, 10/21/2026 - 09:39

產品簡介
完整規格
接續尺寸表
選型與訂購
選配與客製
應用場所
衛生級隔膜比較
FAQ
詢價

✦ 共 1 張，點縮圖或左右箭頭切換 ✦

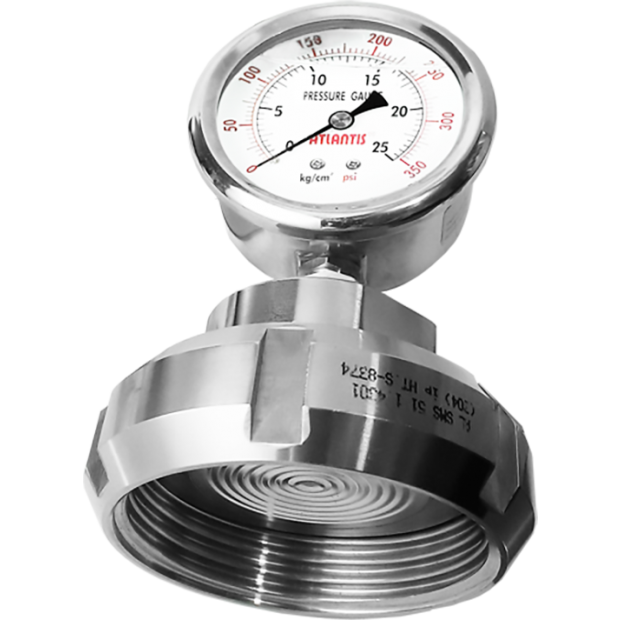

1 / 1｜DS400-F 內牙型隔膜搭配壓力錶

SANITARY ・ FEMALE-THREAD DIAPHRAGM SEAL

全焊接內牙衛生隔膜，直接接管、清洗無死角

DS400-F 是衛生級內牙型隔膜：全焊接內牙式結構，膜片底部開放、清洗無死角，內部填充植物性油，符合食品級標準。接續尺寸 DN25～DN100，牙口規格涵蓋 DIN 11851、SMS 681、IDF/ISS BS4825、RJT/APV BS4825，適用食品、飲料、製藥、生物化學與生物科技製程。

1～40 bar壓力範圍

DN25～DN100接續尺寸

+60°C標準流體溫度

IP68防護等級

植物性油食品級填充液

4 種牙口DIN／SMS／IDF／RJT

線上詢價 / 索取報價下載 DS400-F 型錄 PDF

DS400-F 產品簡介

什麼是 DS400-F 內牙型衛生隔膜？

隔膜安裝在壓力錶與製程之間，以膜片和填充液把製程介質與錶頭隔開。DS400-F 以內牙（螺帽式）牙口與管路或設備連接，適合管路端已是 DIN 11851、SMS、IDF 或 RJT 等食品級牙口的製程。膜片底部採開放式設計，介質不易殘留，清洗無死角。

昶特提供 OEM 服務；牙口規格、材質、量程與選配可依製程搭配，型錄沒有列出的需求歡迎洽詢客製評估。

適合場所

食品業飲料業製藥業生物化學業生物科技業

適用流體

腐蝕汙染黏稠含雜質結晶性

產品特色

提供 OEM 服務
適用須隔離介質的場所
填充流體符合衛生標準（植物性油，食品級）
膜片底部開放式，清洗無死角
全焊接內牙式結構，IP68 防護
涵蓋 DIN 11851、SMS 681、IDF/ISS、RJT/APV 牙口規格

DS400-F 完整規格一覽

DS400-F 規格明細（結構、接續、壓力、溫度、防護）
項目	規格	備註
結構與材質
接續
壓力與溫度
介質與防護
結構	全焊接式、內牙式
隔膜（本體）材質	SS 304（標準）／SS 316／SS 316L	選型代碼第 2 碼
膜片材質	SS 316L（標準）／SS 304L／Hastelloy C276	選型代碼第 3 碼
接續尺寸	DN25 … DN100（1″ … 4″）	對照表見下方
接續規格	DIN 11851、SMS 681、IDF/ISS BS4825、RJT/APV BS4825	尺寸表見「接續尺寸表」
壓力範圍	最小 1 bar ／最大 40 bar	最小量程限制見下表
環境溫度	10°C to 60°C
流體溫度	+60°C（標準）	高溫選配見「選配與客製」
內部填充	植物性油（食品級）	選配：醫療用礦物油
適用流體	腐蝕、汙染、黏稠、含雜質、結晶性
防護等級	IP68

壓力限制（依接續尺寸）
接續尺寸	最小壓力限制	最大壓力限制
1 1/2″	0…2.5 bar	0…40 bar
2″ 或以上	-1…0 bar -1…1 bar 0…1 bar	0…40 bar

尺寸對照表（吋制 ↔ DN）
尺寸	Nominal Diameter
1/8″	DN6
1/4″	DN8
3/8″	DN10
1/2″	DN15
3/4″	DN20
1″	DN25
1 1/4″	DN32
1 1/2″	DN40
2″	DN50
2 1/2″	DN65
3″	DN80
4″	DN100

※ 規格若有更改，請以最新版型錄為準；實際外型因客製化形式多變，照片僅供參考，請與業務確認。

DS400-F 接續尺寸表（內牙）

依管路牙口選擇規格：先確認現場是 DIN 11851、SMS 681、DF/ISS BS4825 或 RJT/APV BS4825，再用表中 Code 填入選型代碼。單位 mm；dM、D、m 依型錄尺寸圖。

DIN 11851
DN in mm	PN	dM	D	m	Code
25	40	30	63	21	2100
32	40	36	70	21	2200
40	40	40	78	21	2300
50	25	50	92	22	2400
65	25	52	112	25	2500
80	25	72	127	29	2600

SMS 681
DN in inch	PN	dM	D	m	Code
1″	25	25	51	19	3100
1 1/2″	25	36	74	23	3200
2″	25	48	84	24	3300
2 1/2″	25	52	100	28	3400
3″	25	72	114	31	3500

DF/ISS BS4825
DN in inch	PN	dM	D	m	Code
1″	40	24	46	30	4100
1 1/2″	40	34	60	30	4200
2″	40	45	75	30	4300
2 1/2″	40	60	90	30	4400
3″	40	72	105	30	4500

RJT/APV BS4825
DN in inch	PN	dM	D	m	Code
1″	40	21	51	22	5100
1 1/2″	40	34	65	22	5200
2″	40	46	79	22	5300
2 1/2″	40	60	92	22	5400
3″	40	72	105	22	5500

※ PN 為接續牙口對應的壓力等級（bar）；實際工作壓力仍受 DS400-F 最大 40 bar 限制，並以管路與接頭中較低者為準。

DS400-F 選型與訂購

選型代碼

DS400-F 如何選型
位置	項目	選項
1	型號	DS400-F
2	隔膜（本體）材質	SS 304（標準）、SS 316、SS 316L
3	膜片材質	SS 316L（標準）、SS 304L、Hastelloy C276
4	接續規格	請參考接續尺寸表的 Code（例：3200 ＝ SMS 681，1 1/2″）
5	壓力範圍	請參考壓力限制（例：0…10 bar）

DS400-F - SS 304 - SS316L - 3200 - 0…10 bar

四步驟完成詢價

確認管路牙口規格

現場是 DIN 11851、SMS、IDF 還是 RJT？管徑為 DN 幾或幾吋？

決定量程與材質

製程壓力、介質是否腐蝕，決定膜片材質（SS 316L 標準，其他可選）。

提供溫度與填充液

流體溫度、清洗（CIP／SIP）條件；食品用建議植物性油。

送出需求取得報價

提供數量與是否搭配壓力錶（錶徑、量程），由昶特確認並報價。

詢價時建議一併提供：牙口規格與 Code、壓力量程、介質與溫度、搭配錶頭或傳送器、數量與交期。

DS400-F 選配與客製

其他需求（選配，DS400／DS450 系列）
選配項目	說明	備註
散熱導管	加裝散熱導管
散熱器	於隔膜與壓力錶之間加裝散熱器
內部填充	醫療用礦物油、植物油	食品級用途建議植物性油
流體溫度 +80～200°C	高溫選配	標準為 +60°C
流體溫度 +200～400°C	更高溫選配	請洽詢確認可行性
內層銅外層不鏽鋼 304 隔測導管	遠距離隔測	壓力限 40 bar 以下
內外層不鏽鋼 304 隔測導管	遠距離隔測	壓力限 40 bar 以下

※ 依型錄「其他需求」整理；實際可行規格由昶特確認。牙口規格、材質、量程、填充液等型錄以外的需求，歡迎洽詢客製。

DS400-F 應用場所

食品業

醬料、調味液、乳製品等黏稠或含雜質介質，管路端為食品級牙口。

飲料業

果汁、含糖液體與清洗頻繁的管線。

製藥業

藥液與原料管線，衛生級牙口與食品級填充液。

生物化學業

含雜質、易結晶或汙染的介質，膜片隔離保護錶頭。

生物科技業

發酵與純化製程，需要清洗無死角的接液設計。

既有牙口管路

管路已是 DIN 11851、SMS、IDF、RJT 牙口，可直接換裝。

衛生級隔膜比較與選擇

衛生級隔膜怎麼選：DS400-F／DS450-E／DS500
型號	接續方式	適合的情況	詳細頁
DS400-F	內牙型（DIN 11851／SMS／IDF／RJT）	管路端是食品級牙口	本頁
DS450-E	延伸膜片型（Varinline 相容）	需遠離高溫測量點、保護儀錶	DS450-E 規格
DS500	夾式（Tri-Clamp）	夾箍接口、需要快速拆洗	DS500 規格
DS600	焊接 DRD 法蘭	食品飲料壓力錶，適合 CIP／SIP	DS600 規格

更多選擇請見隔膜壓力錶產品分類與HACCP 食品級隔膜壓力錶指南。

DS400-F 常見問題 FAQ

Q：DS400-F 是什麼？

A：DS400-F 是昶特的衛生級內牙型隔膜，全焊接內牙式結構，內部填充植物性油（食品級），膜片底部開放、清洗無死角，可搭配壓力錶使用。

Q：DS400-F 的壓力範圍是多少？

A：最小 1 bar、最大 40 bar。接續尺寸 1 1/2″ 的最小量程為 0…2.5 bar；2″ 或以上可做 -1…0、-1…1、0…1 bar 等低量程，最大皆為 0…40 bar。

Q：DS400-F 支援哪些牙口規格？

A：DIN 11851、SMS 681、IDF/ISS BS4825、RJT/APV BS4825，接續尺寸 DN25 至 DN100，各規格尺寸與 Code 見本頁「接續尺寸表」。

Q：填充液是食品級嗎？

A：標準為植物性油，符合食品級標準；亦可選醫療用礦物油。食品與製藥用途建議使用植物性油。

Q：DS400-F 的接液材質有哪些？

A：隔膜（本體）標準為 SS 304，可選 SS 316、SS 316L；膜片標準為 SS 316L，可選 SS 304L 或 Hastelloy C276。

Q：最高可用在幾度的介質？

A：標準流體溫度為 +60°C。需要更高溫時可選散熱導管、散熱器或隔測導管等配置（+80～200°C、+200～400°C 選配），請提供介質與溫度，由昶特確認。

Q：DS400-F 與 DS500、DS450-E 有什麼不同？

A：差別在接續方式：DS400-F 是內牙型，DS500 是夾式（Tri-Clamp），DS450-E 是延伸膜片型，可依管路接口與是否需遠離高溫測點選擇。

Q：怎麼訂購與詢價？

A：依「選型代碼」提供隔膜材質、膜片材質、牙口規格與 Code、壓力範圍，並告知介質、溫度與數量，即可透過線上詢價、電話或 LINE 取得報價。

Q：型錄沒有的規格可以客製嗎？

A：可以。昶特提供 OEM 與客製評估，牙口規格、材質、量程、填充液等需求請於詢價時說明。

DS400-F 型錄下載

下載 DS400-F PDF 型錄，內含規格、接續尺寸表、壓力限制與選型說明。

下載 DS400-F 型錄（PDF）
