DS450-E 衛生級延伸膜片隔膜｜Varinline 相容・DN40–DN125・SIP/CIP

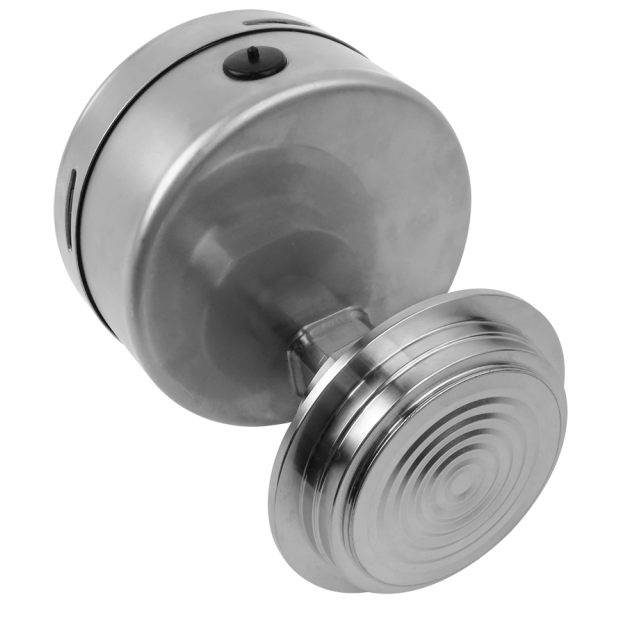

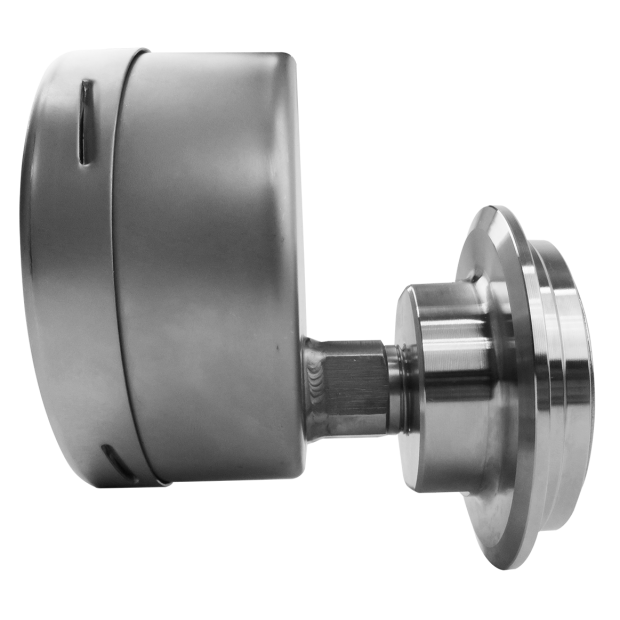

DS450-E 衛生級隔膜（延伸膜片型）｜昶特 ATLANTIS
SANITARY ・ EXTENDED DIAPHRAGM SEAL
延伸膜片，遠離高溫測點；可與 Varinline 連接
DS450-E 是衛生級延伸膜片型隔膜：全焊接夾接式，膜片面徑 84×17 mm，可與 Varinline access unit 連接；膜片底部開放、清洗無死角，內部填充植物性油，符合食品級標準。延伸設計能讓壓力儀錶遠離測量點，標準流體溫度 +60°C，另有 -20～200°C 選項。
DS450-E 產品簡介
什麼是 DS450-E 延伸膜片型衛生隔膜？
DS450-E 的膜片位置向前延伸，壓力儀錶與測量點之間可保持距離，適合高溫或需遠離測量介質的場合。接續部以夾片連接，可與 Varinline access unit 搭配，並符合 SIP 與 CIP 系統使用；膜片底部開放，清洗無死角。
型錄標示本款通過 3-A 衛生標準及 FDA 認證，接續部表面粗糙度 Ra ≤ 0.76 μm，無油環境下符合 ASTM G93-03 Level E 與 ISO 15001。昶特提供 OEM 服務，型錄沒有列出的需求歡迎洽詢客製評估。
適合場所
適用流體
產品特色
- 提供 OEM 服務
- 適用須隔離介質的場所
- 填充流體符合衛生標準（植物性油，食品級）
- 膜片底部開放式，清洗無死角
- 可與 Varinline 連接
- 符合 SIP 及 CIP 系統標準
- 型錄標示：通過 3-A 衛生標準及 FDA 認證
DS450-E 完整規格一覽
| 項目 | 規格 | 備註 |
|---|---|---|
| 結構與尺寸 | ||
| 接續規格 | ||
| 壓力與溫度 | ||
| 材質與衛生等級 | ||
| 面徑 | 84 × 17 mm | |
| 結構 | 全焊接式、夾接式 | |
| 夾片尺寸 | Ø 84 mm | |
| 接續部尺寸 | Ø 68 mm | |
| 內部填充 | 植物性油（食品級） | 選配：醫療用礦物油 |
| 接續規格 | VARINLINE access unit DIN 40 – DN125 ISO 42.4 – 114.3 1.5″ – 6″ | 尺寸對照見「尺寸與接續」 |
| 壓力範圍 | 最小 0.6 bar ／ 最大 40 bar | |
| 環境溫度 | 10°C to 60°C | |
| 流體溫度 | +60°C（標準） -20°C ～ 200°C（選項） | 高溫配置見「選配與客製」 |
| 防護等級 | IP68 | |
| 隔膜上座材質 | SS 316L（標準） | 可選 SS 904L、Hastelloy C276 |
| 膜片材質 | SS 316L（標準） | 可選 SS 904L、Hastelloy C276 |
| 接續部表面粗糙度 | Ra ≤ 0.76 μm | |
| 接續部衛生等級 | 無油環境下符合 ASTM G93-03 Level E、ISO 15001 | |
| 衛生認證 | 型錄標示：通過 3-A 衛生標準及 FDA 認證 | 以實際證書為準 |
※ 規格若有更改，請以最新版型錄為準；實際外型因客製化形式多變，照片僅供參考，請與業務確認。
DS450-E 尺寸與接續
| a | b | c | d | e |
|---|---|---|---|---|
| 60 | 68 | 84 | 17 | 12.3 |
尺寸符號依型錄尺寸圖；b ＝ 接續部 Ø68、c ＝ 夾片 Ø84。
| 尺寸 | Nominal Diameter |
|---|---|
| 1 1/2″ | DN40 |
| 2″ | DN50 |
| 2 1/2″ | DN65 |
| 3″ | DN80 |
| 4″ | DN100 |
| 6″ | DN125 |
DS450-E 選型與訂購
選型代碼
| 位置 | 項目 | 選項 |
|---|---|---|
| 1 | 型號 | DS450-E |
| 2 | 隔膜上座材質 | SS 316L、SS 904L、Hastelloy C276 |
| 3 | 膜片材質 | SS 316L、SS 904L、Hastelloy C276 |
| 4 | 接續型式 | 上座、整組（上座＋墊片＋夾件） |
| 5 | 接續規格 | 請參考接續尺寸對照表 |
四步驟完成詢價
確認接續規格
管路尺寸（1.5″～6″ 或 DN40～DN125）、是否與 Varinline 連接。
決定量程與材質
製程壓力（0.6～40 bar）、介質腐蝕性，決定上座與膜片材質。
提供溫度與填充液
流體溫度（標準 +60°C，選項 -20～200°C）、清洗條件。
送出需求取得報價
提供數量與是否搭配壓力錶（錶徑、量程），由昶特確認並報價。
DS450-E 選配與客製
| 選配項目 | 說明 | 備註 |
|---|---|---|
| 散熱導管 | 加裝散熱導管 | |
| 散熱器 | 於隔膜與壓力錶之間加裝散熱器 | |
| 內部填充 | 醫療用礦物油、植物油 | 食品級用途建議植物性油 |
| 流體溫度 +80～200°C | 高溫選配 | 標準為 +60°C |
| 流體溫度 +200～400°C | 更高溫選配 | 請洽詢確認可行性 |
| 內層銅外層不鏽鋼 304 隔測導管 | 遠距離隔測 | 壓力限 40 bar 以下 |
| 內外層不鏽鋼 304 隔測導管 | 遠距離隔測 | 壓力限 40 bar 以下 |
※ 依型錄「其他需求」整理；實際可行規格由昶特確認。型錄以外的需求，歡迎洽詢客製。
DS450-E 應用場所
衛生級隔膜比較與選擇
| 型號 | 接續方式 | 適合的情況 | 詳細頁 |
|---|---|---|---|
| DS450-E | 延伸膜片型（夾片、Varinline 相容） | 需遠離高溫測量點、保護儀錶 | 本頁 |
| DS400-F | 內牙型（DIN 11851／SMS／IDF／RJT） | 管路端是食品級牙口 | DS400-F 規格 |
| DS500 | 夾式（Tri-Clamp） | 夾箍接口、需要快速拆洗 | DS500 規格 |
| DS600 | 焊接 DRD 法蘭 | 食品飲料壓力錶，適合 CIP／SIP | DS600 規格 |
更多選擇請見隔膜壓力錶產品分類與HACCP 食品級隔膜壓力錶指南。
DS450-E 常見問題 FAQ
DS450-E 型錄下載
下載 DS450-E PDF 型錄，內含規格、尺寸圖與選型說明。
