DS350・DS360 均質機用隔膜｜齊平膜型・感測棒牙口型｜昶特 ATLANTIS
✦ 共 3 張，點縮圖或左右箭頭切換 ✦
1 / 3｜DS350 齊平膜型（外觀）
HOMOGENIZER ・ FOOD-GRADE PRESSURE SEAL
專為均質機設計，壓力最高 600 bar，食品級填充
昶特均質機用隔膜以全焊接結構隔離均質機的高壓介質與壓力錶，內部填充食品級植物性油。提供兩種型式：DS350 齊平膜型（Φ23.5 mm 齊平膜，直接清洗無死角）與 DS360 感測棒牙口型（感測棒 3″／4″，牙口接續 BSPT、NPT、PF），適用飲料、乳品等食品製造業與化學纖維產業。
至 600 bar壓力範圍
+110°CDS350 流體溫度
+100°CDS360 流體溫度
IP68防護等級
植物性油食品級填充液
全焊接結構
均質機用隔膜兩款型號
DS350
均質機用隔膜（齊平膜型）
- 接液 316L 齊平膜，外徑 23.5 mm
- 直接清洗，無任何死角，不易藏汙納垢
- 壓力 100～600 bar，流體 +110°C
- 二孔（開放／封閉）或四孔（封閉）法蘭
- 接續 3/4″（DN20）、1″（DN25）
- 適合飲料、乳品等食品製造業

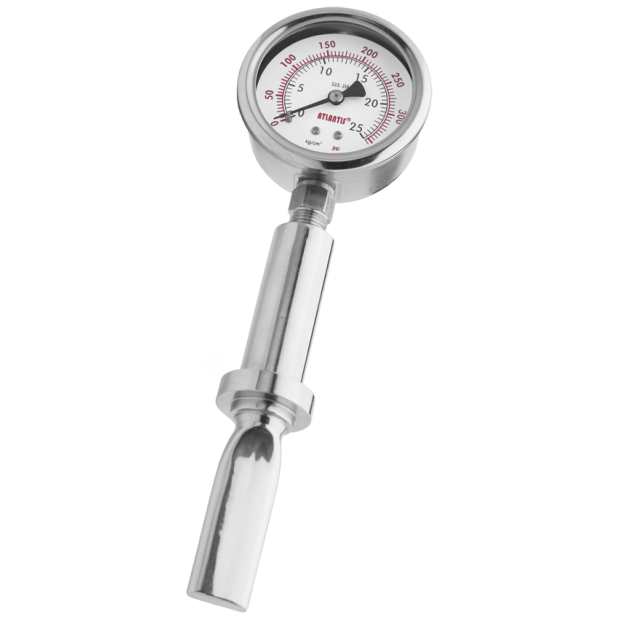

DS360
均質機用隔膜（感測棒牙口型）
- 感測棒 3″（75×13×6 mm）或 4″（100×18×7 mm）
- 固定管牙／鎖緊母牙／活動公牙三種接續部
- 接續 1/2″、3/4″、1″，BSPT／NPT／PF
- 壓力 10～600 bar，流體 +100°C
- 化學纖維產業通用規格
- 植物性油填充，符合食品級
一分鐘選型
| 現場情況 | 建議型號 | 原因 |
|---|---|---|
| 均質機接口為法蘭座安裝，需要齊平膜、好清洗 | DS350 | 齊平膜＋二孔／四孔法蘭，直接清洗 |
| 接口為牙口（BSPT／NPT／PF），或化學纖維產線 | DS360 | 感測棒牙口型，三種接續部可選 |
| 壓力在 100 bar 以上的食品飲料均質 | DS350 | 100～600 bar |
| 壓力從 10 bar 起的較低壓段 | DS360 | 10～600 bar |
DS350／DS360 完整規格比較
| 項目 | DS350 齊平膜型 | DS360 感測棒牙口型 |
|---|---|---|
| 結構與接續 | ||
| 壓力、溫度與防護 | ||
| 材質、填充與清洗 | ||
| 適用 | ||
| 結構 | 全焊接設計，齊平膜接續 | 全焊接式，感測棒牙口型（固定管牙／鎖緊母牙／活動公牙） |
| 膜片型式 | 齊平膜，外徑 23.5 mm | 感測棒 3″（75×13×6 mm）／4″（100×18×7 mm） |
| 接續尺寸 | 3/4″（DN20）、1″（DN25） | 1/2″、3/4″、1″ |
| 接續規格／安裝型式 | 二孔法蘭（開放式）／二孔法蘭（封閉式）／四孔法蘭（封閉式） | BSPT、NPT、PF |
| 法蘭尺寸 | 42×95 mm（二孔）、80×89 mm（四孔） | — |
| 壓力範圍 | 最小 100 bar ／ 最大 600 bar | 最小 10 bar ／ 最大 600 bar |
| 環境溫度 | 10°C to 60°C | 10°C to 60°C |
| 流體溫度 | +110°C | +100°C |
| 防護等級 | IP68 | IP68 |
| 填充流體 | 食品級植物油 | 植物性油，符合食品級標準 |
| 隔膜主體材質 | 不鏽鋼 304（標準）；其他見選型 | — |
| 膜片材質 | 不鏽鋼 316L（標準）；可選 Hastelloy C276 | — |
| 清洗方式 | 直接清洗 | — |
| 適用介質 | 具腐蝕性、結晶性、含雜質與黏稠液體 | 腐蝕、汙染、黏稠、含雜質、結晶性 |
| 適用產業 | 飲料、乳品等食品製造業 | 化學纖維產業（通用規格）、均質機 |
| 型錄 | DS350.pdf | DS360.pdf |
※ 規格若有更改，請以最新版型錄為準；「—」代表該型錄未列此項。
DS350 齊平膜型完整規格與尺寸
| 項目 | 規格 | 備註 |
|---|---|---|
| 結構與接續 | ||
| 壓力與溫度 | ||
| 介質、材質與清洗 | ||
| 齊平膜外徑 | 23.5 mm | 接液 316L 齊平膜 |
| 法蘭尺寸 | 42×95 mm（二孔法蘭） 80×89 mm（四孔法蘭） | |
| 接續尺寸 | 3/4″（DN20） 1″（DN25） | 選型代碼 6 ＝ 3/4″，8 ＝ 1″ |
| 結構 | 全焊接設計 齊平膜接續 | |
| 安裝型式 | 二孔法蘭（開放式） 二孔法蘭（封閉式） 四孔法蘭（封閉式） | 代碼 I1／I2／I3 |
| 壓力範圍 | 最小 100 bar 最大 600 bar | 量程自訂：0…100 to 600 bar |
| 環境溫度 | 10°C to 60°C | |
| 流體溫度 | +110°C | 高溫選配見「選配與客製」 |
| 防護等級 | IP68 | |
| 適用介質 | 具腐蝕性、結晶性、含雜質與黏稠液體等介質的壓力量測 | |
| 填充流體 | 食品級植物油 | 代碼 O1；其他請指定 |
| 清洗方式 | 直接清洗 | 齊平膜，無死角 |
| 隔膜主體材質 | 不鏽鋼 304（標準） | 可選 316、316L 或其他指定 |
| 膜片材質 | 不鏽鋼 316L（標準） | 可選 Hastelloy C276 或其他指定 |
| 型式 | dD | b | d1 | D | h1 | f | H | K | C1 | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 封閉式 | 21.5 | 28 | 23.5 | 33.5 | 23 | 13.5 | 90 | 60.5 | 17.5 | 95 |
※ 尺寸符號依型錄尺寸圖；法蘭尺寸 42×95 mm（二孔）、80×89 mm（四孔）。規格若有更改，請以 ATLANTIS 官方資料為準。
DS360 感測棒牙口型完整規格與尺寸
| 項目 | 規格 | 備註 |
|---|---|---|
| 結構與接續 | ||
| 壓力與溫度 | ||
| 介質與填充 | ||
| 結構 | 全焊接式 感測棒牙口型 | 固定管牙／鎖緊母牙／活動公牙 |
| 接續尺寸 | 1/2″、3/4″、1″ | |
| 接續規格 | BSPT、NPT、PF | |
| 感測棒長度 | 3″（75×13×6 mm） 4″（100×18×7 mm） | |
| 壓力範圍 | 最小 10 bar 最大 600 bar | |
| 環境溫度 | 10°C to 60°C | |
| 流體溫度 | +100°C | |
| 防護等級 | IP68 | |
| 內部填充 | 植物性油 | 符合食品級標準 |
| 適用介質 | 腐蝕、汙染、黏稠、含雜質、結晶性 | |
| 適合場所 | 化學纖維產業（通用規格）、均質機 | |
| 接續部結構 | 常規接續螺紋尺寸 |
|---|---|
| 固定管牙 | 1/2″、3/4″ PF；M20×1.5 |
| 緊鎖母牙 | 1/2″、3/4″、1″ PF |
| 活動公牙 | 1/2″、3/4″ PF |
| 感測棒 Size | G1 | G2 | A | B | C | E | F | H | SW |
|---|---|---|---|---|---|---|---|---|---|
| 3″ | 1/4″ NPT | 1/2″ NPT | 13 | 6.0 | 28 | 74.9 | 20 | 124 | 29.9 |
| 3″ | 1/2″ NPT | 1/2″ NPT | 13 | 6.0 | 28 | 74.9 | 20 | 124 | 29.9 |
| 4″ | 1/4″ NPT | 3/4″ NPT | 18 | 6.6 | 34.5 | 100 | 16.7 | 152 | 29.9 |
| 4″ | 1/2″ NPT | 3/4″ NPT | 18 | 6.6 | 34.5 | 100 | 16.7 | 152 | 29.9 |
| G1 | G2 | A | B | C | E | F | H | SW |
|---|---|---|---|---|---|---|---|---|
| 1/2″ NPT | 1/2″ PF | 13.0 | 6.1 | 18.0 | 74.9 | 22.6 | 154.9 | 6.1 |
| 1/2″ NPT | 3/4″ PF | 18.0 | 7.1 | 23.9 | 100.1 | 23.9 | 180.1 | 6.1 |
※ 尺寸符號依型錄尺寸圖。型錄固定管牙 3″ 兩列 B 欄印為「6.」，此處標為 6.0；各規格的訂購代碼（Code）請依型錄或洽業務確認。
選型與訂購
DS350 選型代碼
| 代碼 | 項目 | 選項 |
|---|---|---|
| U | 隔膜主體材質 | U1 不鏽鋼 304（標準）、U2 不鏽鋼 316、U3 不鏽鋼 316L、O 其他請指定 |
| D | 膜片材質 | D1 不鏽鋼 316L（標準）、D2 哈氏合金 C276、O 其他請指定 |
| O | 填充流體 | O1 植物油、O 其他請指定 |
| I | 安裝型式 | I1 二孔法蘭（開放式）、I2 二孔法蘭（封閉式）、I3 四孔法蘭（封閉式） |
| 自訂 | 壓力範圍 | 0…100 to 600 bar |
| 8／6 | 接續尺寸 | 6 ＝ 3/4″（DN20）、8 ＝ 1″（DN25） |
| /A | 其他需求 | 見「選配與客製」 |
DS350 - U1 - D1 - O1 - I1 - (0…100bar) - 8 + /A
DS360 訂購資訊
DS360 請依下列資訊提供規格：感測棒長度（3″ 或 4″）、接續部結構（固定管牙／鎖緊母牙／活動公牙）、接續尺寸與螺紋（1/2″、3/4″、1″；BSPT／NPT／PF）、壓力量程（10～600 bar）、流體溫度與數量，由昶特確認並報價。
四步驟完成詢價
確認均質機接口
是法蘭座安裝（DS350）還是牙口接續（DS360）？口徑與螺紋規格？
確認壓力與溫度
工作壓力（100～600 bar 或更低）、流體溫度與清洗條件。
決定材質與填充
主體與膜片材質、植物油或其他填充液。
送出需求取得報價
提供數量、是否搭配壓力錶與錶徑量程；OEM 與客製歡迎洽詢。
選配與客製
| 代碼 | 選配項目 | 備註 |
|---|---|---|
| /A | 加裝散熱導管 | |
| /B | 隔膜與壓力錶間加裝散熱器 | |
| /C | 流體溫度 +200°C | 標準為 +110°C |
| /D | 流體溫度 +400°C | 請洽詢確認可行性 |
| /F | 內層銅外層不鏽鋼 304 隔測導管 | 限 40 bar 以下 |
| /G | 內外層不鏽鋼 304 隔測導管 | 限 40 bar 以下 |
※ 本表為 DS350 型錄選配；DS360 的選配（散熱、隔測、填充液等）請洽詢。提供 OEM 服務；型錄沒有的接續規格、品牌標示與材質需求，歡迎來電或來信客製評估。
均質機用隔膜應用場所
飲料製造
果汁、含糖與黏稠液體經均質機的壓力量測，齊平膜便於清洗。
乳品製造
乳品均質製程，食品級植物油填充，直接清洗不易藏汙納垢。
食品製造
醬料等含雜質或黏稠介質的高壓段，膜片隔離保護錶頭。
化學纖維產業
DS360 為通用規格，適用具腐蝕性、結晶性與含雜質介質。
均質機原廠與維修
提供 OEM，可依機型接口、品牌標示與接續規格客製。
高壓衛生製程
最高 600 bar，需要全焊接、無死角結構的場合。
均質機用隔膜常見問題 FAQ
Q：均質機用隔膜是什麼？
A：是裝在均質機與壓力錶之間的隔膜，用膜片與食品級填充液把高壓的產品介質與錶頭隔開，避免介質進入錶頭並方便清洗。昶特提供 DS350 齊平膜型與 DS360 感測棒牙口型。
Q：DS350 與 DS360 有什麼不同？
A：DS350 是齊平膜型（Φ23.5 mm 齊平膜，二孔／四孔法蘭安裝，直接清洗）；DS360 是感測棒牙口型（感測棒 3″／4″，牙口接續 BSPT、NPT、PF）。依均質機接口是法蘭座還是牙口來選。
Q：壓力最高可到多少？
A：DS350 為 100～600 bar，DS360 為 10～600 bar；DS350 量程自訂範圍為 0…100 至 600 bar。
Q：填充液是食品級嗎？
A：是。內部填充食品級植物性油，符合食品級標準；其他填充液請於詢價時指定。
Q：DS350 的接續尺寸與法蘭尺寸？
A：接續 3/4″（DN20）、1″（DN25）；法蘭尺寸 42×95 mm（二孔）、80×89 mm（四孔），齊平膜外徑 23.5 mm。尺寸表見本頁。
Q：DS360 有哪些接續與感測棒長度？
A：接續尺寸 1/2″、3/4″、1″，規格 BSPT、NPT、PF；感測棒長度 3″（75×13×6 mm）或 4″（100×18×7 mm）；接續部可選固定管牙、鎖緊母牙、活動公牙。
Q：接液材質有哪些？
A：DS350 隔膜主體標準為不鏽鋼 304，可選 316、316L；膜片標準為 316L，可選哈氏合金 C276；其他材質可指定。
Q：最高流體溫度是多少？
A：DS350 標準 +110°C、DS360 標準 +100°C。DS350 可選 +200°C、+400°C 配置（需散熱導管等），請提供介質與溫度由昶特確認。
Q：可以 OEM 或客製嗎？
A：可以。昶特提供 OEM 服務，接續規格、品牌標示、材質與量程等需求歡迎來電或來信洽詢。
Q：怎麼訂購與詢價？
A：DS350 依選型代碼提供材質、填充、安裝型式、量程與接續尺寸；DS360 提供感測棒長度、接續部結構與螺紋規格；並告知壓力、溫度與數量，即可線上詢價取得報價。
