隔膜壓力錶 FAQ｜原理・選型・材質・衛生級・維護

隔膜壓力表是在壓力錶前加裝隔膜座，以薄金屬膜片隔開製程介質與錶頭，再由密封的填充液把壓力傳到錶頭。

• 製程壓力推動膜片，膜片排開填充液，填充液再把壓力傳給儀表（WIKA 原理說明）。
• 錶頭內部機構不接觸介質，可用於腐蝕、黏稠、易凝固或含雜質的介質（WIKA、Ashcroft）。
• 同時也能反向保護製程：衛生製程不會接觸到錶頭內部（WIKA）。

差別在於隔膜壓力表多了隔離膜片與填充液系統，換取對特殊介質的適應性，但這套系統也會帶來額外的溫度與精度影響。

• 介質不會凝固或留下沉積物時，一般布爾登管壓力錶即可；否則應使用隔膜座或隔膜式結構（WIKA 選型目錄）。
• 加裝隔膜座會因填充液體積、填充液特性與溫度係數而影響量測精度（ICS Schneider）。
• 溫度變化時填充液膨脹，可能使讀值偏移，小量程時更明顯（Ashcroft 溫度誤差資料）。

介質有腐蝕性、黏稠、易結晶、含固體顆粒、溫度過高，或製程有衛生要求時，應評估使用隔膜壓力表。

• 腐蝕性介質：保護壓力元件不被侵蝕（WIKA）。
• 黏稠或易結晶介質、含懸浮固體：減少腔室與接頭死角，降低堵塞（WIKA）。
• 高溫介質：可搭配冷卻元件或毛細管降低錶頭承受的溫度（WIKA）。
• 介質溫度超出儀表限制、介質腐蝕、不均質或含纖維時，也屬於需考慮遠端／隔膜座系統的情況（Siemens）。
• 有毒介質：全焊接結構可降低洩漏風險（WIKA）。

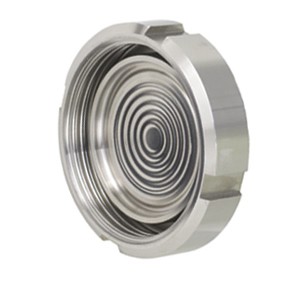

隔膜座是隔離膜片加製程連接部件；隔膜壓力表通常指隔膜座與錶頭已組裝、灌液並校正完成的整組。

• 隔膜座本體含製程連接、膜片與儀表連接口，需填充液才能把壓力傳給儀表（WIKA 資料表）。
• 出廠整組（錶頭＋隔膜座）由原廠灌液、測試後視為一個系統，不應任意拆開（Ashcroft、BKW）。
• 隔膜座也可單獨作為配件，搭配壓力錶、傳送器或壓力開關使用（Ashcroft、Reotemp）。

可以。隔膜座可直接安裝或以毛細管連接傳送器，但要確認接口、量程、填充系統與溫度條件。

• 原廠提供傳送器＋隔膜座的整合系統，可為直接安裝或遠端（毛細管）安裝（Emerson、Yokogawa）。
• 選用時須一併檢視製程溫度、環境溫度、量程、填充液與安裝位置（Yokogawa）。
• 直接安裝時最高製程溫度依傳送器與選配而異（Badotherm/Yokogawa 規格書列有數個等級）。

不一定。介質不凝固、不留沉積、無腐蝕且無衛生要求時，一般布爾登管壓力錶即可。

• WIKA 目錄指出，不會凝固或留下沉積物的介質可使用布爾登管壓力錶（WIKA）。
• 需考慮的是介質成分與溫度；若有腐蝕或高溫，仍應用隔膜座或其他保護（WIKA）。
• 衛生製程即使介質「乾淨」，仍可能因無死角與可清洗要求而採用隔膜座（WIKA）。

依設備接口、壓力等級、拆裝需求與清潔方式選擇：螺牙式通用、法蘭式適合大膜片與低量程、夾式適合衛生與快拆。

• 製程連接型式（法蘭、螺牙、衛生接頭）與製造方式是隔膜座分類的重要依據（WIKA）。
• 法蘭式膜片較大，可降低溫度誤差、實現較低量程，但安裝與成本較高（WIKA 990.41、ICS）。
• 夾式（Tri-Clamp）容易開啟清潔與更換墊片，適合食品與製藥（WIKA、ICS）。
• 螺牙式適合一般製程，使用 G／NPT 等螺紋（ICS）。

先確認設備端接口（需要公牙還是母牙）、牙型（錐／直）與尺寸，再選對應的隔膜座，不要只依外觀。

• 同一系列隔膜座常同時提供公牙（male）與母牙（female）版本，需依設備端接口選擇（WIKA 990.34）。
• 辨識牙型時，以牙規量牙距與角度，並量測首尾牙外徑判斷是否為錐形（螺紋指南）。
• 牙型代號不同（如 NPT、G）須逐一確認尺寸與密封方式（WIKA）。

不可直接視為通用。NPT 與 BSP 系（含 BSPT、BSPP／G）牙角、牙距與密封方式不同，必須逐項確認。

• NPT 牙角 60°、牙型尖平；BSP 牙角 55°、牙頂牙底圓弧（Brennan、Texas Flange）。
• BSPT 與 NPT 錐度相同（1:16），但牙型不同，不可互換，勉強組裝易漏（Project Materials 螺紋比較）。
• G（BSPP）為直牙，靠壓墊圈密封；NPT 為錐牙，靠牙紋變形加密封劑（WIKA）。

通常有機會，但須確認儀表接口、組裝方式、量程與位移量，並由灌液後的整組校正確認。

• 隔膜座的膜片位移量必須足以驅動儀表走完全量程，相容性需對照原廠壓力／溫度指南（Ashcroft、WIKA）。
• 安裝時只能在隔膜座下殼端旋緊，避免擾動填充液與膜片（Ashcroft）。
• 已組裝的系統不應自行分離，重組後須重新灌液與校正（BKW）。

視產品設計而定；有些型號可單獨供應（含填充或乾式），但需確認是否要與錶頭配套灌液、密封及校正。

• 原廠規格中可選擇「無填充／乾式」隔膜座（Reotemp DSTF 型號代碼）。
• 若自行組裝，需用指定填充液填滿隔膜座與儀表（含布爾登管內空氣置換），否則讀值失準（Blacoh 說明）。
• 良好的隔膜座系統需正確組裝、灌液與測試才能達到性能（Reotemp）。

不一定。須先確認接口、膜片與填充系統完整性，以及原組件能否安全拆裝並重新灌液、校正。

• 原廠服務可在保留儀表的情況下更換隔膜座，並重新灌液、校正與認證（WIKA）。
• 可先把隔膜座從製程拆下，檢視膜片是否完好（Ashcroft 維護手冊）。
• 預組裝系統不應隨意拆開，否則會損失填充液（Blacoh）。

依實際介質成分、濃度、溫度與腐蝕條件選材；316L 為常見基礎，較嚴苛時才考慮哈氏合金、蒙乃爾或鉭。

• 膜片多以 316L 不鏽鋼製作；若不足以耐腐蝕，可包覆塑料或改用特殊材質（CPP）。
• 化工常用：Hastelloy C276／C22、Monel 400、鉭（WIKA）。
• 鉭耐蝕性極佳但價格高；若 Hastelloy C276 已足夠，不必為鉭付費（WIKA）。
• 選材需考慮介質、溫度、pH、氯離子與清洗方式（ICS）。

需提供介質名稱、濃度與操作溫度，再依相容性資料確認材質；無法僅憑「強酸／強鹼」做統一建議。

• 選型時必須知道製程溫度上限與介質濃度（Ashcroft 選型步驟）。
• 若標準材質不相容，可選 Hastelloy、Monel、鉭，或 PTFE／PFA 襯里（WIKA、ICS）。
• 可用金屬接合工藝把特殊材質膜片整面接合於不鏽鋼本體（WIKA）。

優先選齊平膜片、無縫隙的結構，並視清洗需求加沖洗環或沖洗口，避免膜片被覆蓋或堵塞。

• 高黏度介質建議使用齊平式（flush）隔膜座，限制可積料的縫隙（WIKA）。
• 可選帶沖洗口的離線式隔膜座，便於清出殘料（WIKA）。
• 開口法蘭式膜片式壓力錶適合黏稠或受污染介質，壓力口不易堵塞，並可沖洗（WIKA）。

優先評估齊平膜片、管道式或開口法蘭等不易形成沉積的結構，並考慮沖洗設計。

• 隔膜座可減少製程連接與內部空腔，降低結晶造成的堵塞（WIKA）。
• 漿料／含固體介質可用齊平膜片、槽底式或管路式（ICS）。
• 開口法蘭配沖洗連接，可清洗壓力腔（WIKA）。

須檢查接液材質、表面處理、密封與填充液規範，並確認適用的衛生認證（如 3-A、EHEDG、FDA）。

• 衛生隔膜座應無死角、可 CIP／SIP，接液材料符合 FDA 列表（AFRISO）。
• 部分型號通過 EHEDG 與 3-A 認證（WIKA 990.50）。
• 填充液常用食品級甘油、食品級矽油、蒸餾水或 Neobee（Ashcroft）。
• 僅標示「食品級油」不足以作為核准依據（ICS）。

可以，但需依介質與結構評估；膜片形狀、尺寸與安裝方式會影響性能與清洗效果。

• 隔膜座可保護儀表免於黏稠介質，並以齊平膜片減少積料（WIKA）。
• 膜片尺寸大小影響位移與精度，低量程需更大膜片（WIKA、ICS）。
• 整組系統的響應需考慮填充液黏度與溫度（Emerson）。

沒有通用的最高溫度，須依膜片、填充液、錶頭與整組設計確認。

• WIKA 指出搭配隔膜座後儀表可用於約 −90～+399°C（−130～+750°F）的介質（依配置）。
• 填充液有各自溫度範圍：例如食品級矽油 −40～260°C，食品級甘油 −18～204°C（Ashcroft 資料表，原表為 °F，已換算）。
• 隔膜座溫度限制由膜片、填充液與製程連接共同決定（ICS）。
• 直接安裝式在不同選配下最高製程溫度不同，如 175、225、300、420°C（Yokogawa Badotherm）。

不一定。可評估冷卻元件、延伸結構或毛細管，依錶頭允許溫度決定。

• 冷卻元件可裝於隔膜座與儀表之間；NOSHOK 建議製程高於 212°F（100°C）時使用，並須為直接安裝（NOSHOK）。
• 毛細管可使整組耐受更高溫（約 400°C），並讓儀表遠離熱源（WIKA）。
• 部分隔膜座系統對不同高溫等級提供直接安裝加選配方案（Yokogawa）。

不是。毛細管越長，響應時間與溫度誤差越大，應按實際安裝需求選擇最短可行長度。

• 毛細管越長，壓力傳到儀表越慢（WIKA）。
• 溫度誤差隨毛細管長度、內徑增加而增大（Siemens）。
• 建議盡量縮短毛細管（ABB、NOSHOK）。
• 內徑縮小可降低環境溫度影響，但摩擦增加使響應變慢（WIKA）。

常見有矽油、高溫矽油、食品級（甘油、食品級矽油、Neobee）、惰性油與甘油／水混合液，依溫度、介質相容性與衛生要求選擇。

• Reotemp 分為標準矽油、高溫矽油、食品級、惰性（氯／氧用途）等類別。
• Ashcroft 列出甘油、矽油、礦物油、Neobee M-20、Calflo AF、甘油／水混合液等及其溫度範圍。
• 填充液須與介質相容，特別是膜片破損時（ICS、Ashcroft）。

不一定，應依製程規範與填充液認證確認，不能僅憑「食品級」字樣判定。

• 食品與製藥常用甘油、食品級矽油、蒸餾水或 Neobee（Ashcroft）。
• 僅描述「食品級油」不足以核准，須有明確規格與認證（ICS）。
• 加入乙二醇可防凍但會失去食品級資格（Ashcroft）。

會。填充液液柱的靜壓造成零點偏移，須考慮高度差與填充液密度。

• 高度差使填充液產生靜壓（俗稱 head pressure），需在製造或現場歸零時補償（Instrumentation.co.za）。
• 以填充液密度 950 kg/m³、高差 2 m 估算，靜壓約 18.6 kPa（0.19 bar）（換算：950×9.81×2）；低量程時可能超過量程本身（ICS）。
• 若為固定偏移，可歸零補償；但隨溫度變化的偏移無法靠歸零消除（Industrial Monitor Direct）。
• 高差乘以填充液比重須小於儀表可調範圍（Emerson、BKW）。

可能是膜片剛性大或尺寸小、位移量不足、填充液流失或有空氣、溫度影響或堵塞，須逐項排查。

• 膜片過小或不夠柔軟，在小量程時誤差會明顯變大；例：同一應用 1.5″、2″、3″ 膜片誤差約 12.1、1.7、0.5 inH2O（WIKA）。
• 隔膜座須排出足夠填充液驅動儀表走完全量程（ICS）。
• 填充液流失或布爾登管內有空氣，會造成讀值不準（Blacoh）。
• 填充不足會影響線性（Ashcroft 溫度誤差資料）。

填充液熱膨脹、環境溫度與安裝高度都會影響讀值。

• 溫度升高使填充液膨脹並產生內壓，造成讀值偏高（WIKA）。
• 膜片越大越軟，可吸收的膨脹越多，溫度誤差越小（Siemens、WIKA）。
• 毛細管內徑與長度、填充液體積都會放大溫度效應（Emerson）。

可以評估，但低量程對膜片尺寸、填充液體積與系統設計更敏感，須經專業計算。

• 大膜片的齊平式隔膜座可到數 mbar（ICS）。
• 低量程需較大的膜片直徑，以提供足夠位移（WIKA、ICS）。
• Teflon／Viton 等非金屬膜片因彈性係數低，可延伸到低壓應用（Ashcroft）。
• 低壓系統用隔膜座隔離時可能反應較遲鈍（Ashcroft）。

先確認是否有殘壓、溫度變化或安裝高度影響；不可自行拆開隔膜組件，必要時送校。

• 殘壓或堵塞可能造成零點不為零（Sensors One）。
• 改變安裝垂直位置會使已校正的隔膜座零點偏移（Sensors One）。
• 指針偏離零位時應立即安排重新校正（Pumps & Systems）。
• 不得分離隔膜座系統，否則需重灌液與校正（BKW）。

應停用並由供應商評估，不能自行按壓或拆解；原廠可更換膜片或整組隔膜座並重新灌液校正。

• 常見損傷有膜片凹陷、鼓起、爆裂；破裂會讓介質進入儀表並造成腐蝕（Budenberg）。
• 原廠可修理或更換損壞的隔膜座，並重新灌液、校正與認證（WIKA）。
• 夾持式隔膜座最容易拆卸更換（Budenberg）。

沒有統一週期，依製程風險、使用環境、品質制度與歷史漂移由使用者決定；多數以 12 個月作為起點。

• 校正週期無外部機構統一規定，須由使用者依情況訂定（Ashcroft）。
• 一般工業可從 12 個月開始，製程不穩定時縮短（Ashcroft、Brannan）。
• ISO/IEC 17025 實驗室不可替客戶指定週期（Accredited Labs）。
• WIKA 建議機械／電子壓力儀表的校正週期為 1 年。
• 隔膜座系統須以整組校正，測試點分佈全量程（ICS）。

確認清洗溫度、壓力、接頭、表面處理與死角，並選用可承受 SIP 蒸氣、材質與填充液皆耐 CIP／SIP 的衛生型隔膜座。

• WIKA 衛生型隔膜座可承受 SIP 蒸氣溫度，確保無菌連接（WIKA 990.22、981.22）。
• 衛生型隔膜壓力錶 PG43SA 規格：CIP／SIP 時接液部件可連續 150°C（WIKA）。
• 需選用耐 CIP／SIP 的填充液與墊片（EPDM、FFKM 等）（ICS）。
• EHEDG 符合性依搭配的密封件而定（WIKA）。

均質機有高壓、脈動與黏稠介質，專用膜片結構與壓力範圍可耐受尖峰與疲勞。

• 均質機常有極高壓力尖峰；ifm 均質機專用感測器量程 250／400／600 bar，並以 1.2 倍額定壓力與 6000 萬次循環測試。
• DD8020 均質機隔膜座額定 PN600／PN1000，使用平膜片（ICS Schneider 資料表）。
• Anderson-Negele 稱均質機是壓力錶的嚴苛測試，ELH 使用哈氏合金 C276 膜片、焊接拋光（Anderson-Negele）。

依介質與設備清洗規範處理，避免刮傷或施力破壞膜片；必要時使用沖洗口或沖洗環。

• 沖洗環與沖洗口可清除膜片表面殘留（Emerson、Reotemp）。
• 不要用硬物或手觸碰膜片（BKW 安裝說明）。
• 可將隔膜座從製程取下，檢視膜片（Ashcroft）。

須確認整個接液組件的材質、表面與合規文件，而不是只看膜片材質。

• 衛生型隔膜座所有接液材料為 FDA 列表材質，並無死角（AFRISO）。
• WIKA 990.24 具 3-A、EHEDG、FDA 認證與接液件 100% 材質追溯（WIKA）。
• 須確保整條鏈（接頭、隔膜座、填充液）皆合規（ICS）。

不建議自行拆解已填充的隔膜組件，避免填充液流失、空氣進入與讀值失準。

• 預組裝隔膜座除更換膜片外不可拆，拆開會損失填充液（Blacoh）。
• 安裝時只能在隔膜座下殼旋緊或拆裝（Ashcroft）。
• 分離隔膜座系統須重新灌液與校正（BKW）。
• 開啟填充系統會損失填充液並失去保固（Emerson）。

不可以，按壓可能使膜片變形或損壞。

• 安裝說明要求盡量不要觸碰膜片，也不要讓膜片碰到尖銳物（BKW）。
• 膜片常見損傷包含凹陷與鼓起（Budenberg）。
• 膜片損傷後需由原廠評估與修復（WIKA）。

檢查可見洩漏、零點異常與讀值變化；內部狀況應交由專業人員檢測。

• 填充液流失或進入空氣會造成讀值不準（Blacoh）。
• 膜片破裂時介質會滲入儀表並造成腐蝕（Budenberg）。
• 原廠灌液後會進行填充完整性、洩漏與靜態測試（Reotemp）。

可能影響填充液液柱、零點與排氣，應依產品設計與安裝規範確認。

• 改變已校正隔膜座的垂直位置會造成零點偏移（Sensors One）。
• 儀表與隔膜座的高度差會增加頭壓誤差，需在校正時補償（NOSHOK）。
• 沖洗口設計便於排出殘料（Ashcroft）。

需評估峰值壓力、脈動頻率與儀表規格，必要時採用阻尼或保護措施。

• 水錘可達數百 bar；一般感測器僅有 2～4 倍過壓安全（WIKA）。
• 阻尼器、節流孔、液體填充可減輕脈動（NOSHOK）。
• 隔膜座本身阻尼有限，可能仍需加阻尼器，並可裝在隔膜座與儀表之間（Ashcroft）。
• 有脈動時工作壓力宜限制在量程 2/3 以內（WIKA 選型目錄）。

主要影響因素是壓力範圍、尺寸、膜片材質、填充液、接頭、毛細管與認證要求。

• WIKA 提供超過 25 種特殊材質，鉭等材質價格較高（WIKA）。
• 型號組成含製程連接、膜片材質、填充液與儀表接口（Ashcroft）。
• 每個隔膜座須經脫氣、灌液與洩漏測試（Reotemp）。

提供銘牌、型號、量程、接口、接液材質與製程條件，不能只依外觀替換。

• 記錄裝置編號、膜片材質、填充液、接口、毛細管長度、溫度限制與校正狀態（ICS）。
• 選型須提供製程條件與環境（Yokogawa）。
• 原廠服務亦可處理其他品牌隔膜座系統（WIKA）。

介質、工作壓力、溫度、量程、接口、材質、安裝方向及數量。

• Yokogawa 列出：最小／最大壓力、最小／最大環境與製程溫度、變化速度、安裝位置、是否真空、清洗方式。
• WIKA 指出選型最重要的是介質溫度、壓力與稠度（WIKA）。
• WIKA 提供應用問卷以模擬溫度與響應（WIKA 資料表）。

視結構及原廠維修方式而定，需確認能否維修、重新灌液與校正。

• 夾持式隔膜座較易拆換（Budenberg）。
• NOSHOK 區分可更換膜片（螺栓式）與不可更換（焊接式）隔膜座（NOSHOK）。
• 更換後須重新灌液與校正（WIKA）。

需重新確認膜片位移量、填充體積、量程與整組性能，不能直接任意替換。

• 隔膜座須有足夠位移量驅動儀表走完全量程（WIKA）。
• 不同膜片直徑對應不同最小量程（WIKA 990.34）。
• 儀表滿量程不得超過隔膜座額定壓力（Ashcroft）。

特殊材質、非標接頭、毛細管、填充與組裝校正都可能增加製作時間（以下為依原廠流程推論，非實際交期）。

• 原廠流程含至少 24 小時填充液脫氣、填充完整性、洩漏與靜態測試（Reotemp）。
• 特殊材質選項眾多（WIKA 超過 25 種）。
• 客製選配（毛細管、冷卻元件）也增加工序（Ashcroft、NOSHOK）。
