壓力錶怎麼安裝？
生料帶、截止閥、虹吸管、閥組一次搞懂

給工廠維護工程師、設備安裝人員、機電承包商與採購後自行安裝的技術人員。
從開箱前確認、螺紋密封、生料帶纏法，到截止閥、虹吸管、隔膜密封與現場安裝錯誤，一篇完整講清楚。

壓力錶安裝不是「鎖上去就好」，而是一次決定密封性、壽命、維修便利性與安全性。 用錯施力點、纏錯生料帶方向、少裝一顆截止閥，日後不是漏，就是拆換必須停機，甚至因高溫或腐蝕造成更大風險。

前言：壓力錶安裝沒有「隨便鎖上去就好」這種事

工廠收到新壓力錶後，最常見的情況是直接把壓力錶擰進管路接頭，轉緊就上線。看似簡單，但這個動作通常至少埋下三個風險：第一，用錶殼本體施力導致接頭與錶殼接合面扭曲；第二，生料帶方向纏錯，安裝當下不一定漏，運轉幾天後就開始滲漏；第三，前端沒有截止閥，未來更換壓力錶時只能停機洩壓。

安裝壓力錶只需要幾分鐘，但裝得對與裝得錯，對後續的維護成本差異很大。這篇文章的重點，不是只教你「怎麼鎖」，而是讓你知道每個步驟背後的工程邏輯，讓安裝一次到位。

第一章｜安裝前的準備：確認這五件事再動手

① 量程是否合適

穩定壓力建議工作壓力落在量程 1/3～2/3；脈動壓力不超過量程 1/2。

② 螺紋規格是否匹配

確認是 PT、NPT 還是 PF。牙型不合可能裝得上，但密封面不正確。

③ 接頭尺寸是否相同

常見為 1/4"、3/8"、1/2"，尺寸不合就算牙型對也無法正確安裝。

④ 介質相容性

銅合金、SS316L 與特殊介質的相容性必須先確認，必要時加隔膜密封。

⑤ 安裝環境

振動、高溫、腐蝕、蒸汽、防爆區域，都會影響壓力錶本體與配件的選型。

工具	用途	備註
開口板手 / 活動扳手	鎖緊接頭	一定要夾接頭六角面，不夾錶殼
PTFE 生料帶	錐牙密封	PT / NPT 用，常見寬度 12mm
密封墊片	平牙密封	PF / BSP 平牙用
截止閥 / 考克	日後隔離與拆換	強烈建議每台壓力錶都裝
肥皂水 / 洩漏偵測液	安裝後測漏	氣體管路必備

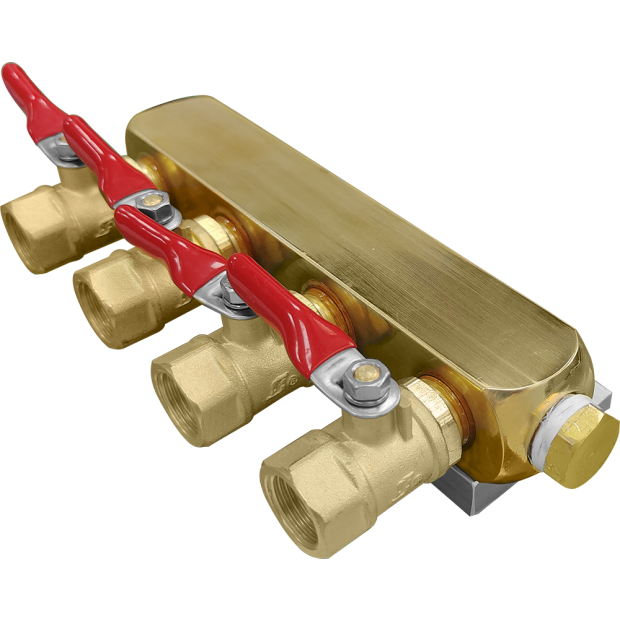

🧰 安裝前必備配件與常用錶款圖組

第二章｜螺紋密封：生料帶 vs 密封墊片，選錯一定漏

2.1 錐牙（PT / NPT）：用生料帶

PT 與 NPT 屬於錐牙螺紋，靠螺紋接觸壓力形成密封，但螺紋間仍有微小螺旋間隙，因此需要 PTFE 生料帶填補。生料帶的作用不是「讓它更滑」，而是填滿密封間隙。

步驟一：清潔公牙螺紋
步驟二：公牙尖端朝向自己，生料帶順時針纏繞
步驟三：從第二牙開始，往接頭根部方向纏 3～4 圈
步驟四：每圈施加輕微拉力，讓生料帶壓入牙溝
步驟五：收尾壓實，不留鬆散尾端

2.2 平牙（PF / BSP Parallel）：用密封墊片，不用生料帶

PF / BSP 平牙並不是靠螺紋本身密封，而是靠端面的墊片或 O-ring 壓縮形成密封。若把生料帶用在平牙上，短期內看似能鎖緊，但往往無法得到穩定且可重複的密封效果。

錯誤行為	後果	正確做法
生料帶纏反方向	鎖入時生料帶被推出	順時針纏繞
從第一牙開始纏	碎片可能進管路	從第二牙開始
只纏 1 圈	密封不足	至少 3 圈
平牙也纏生料帶	端面密封無法正確成立	改用密封墊片

🧵 生料帶與前端閥件圖組

第三章｜截止閥與正確鎖緊：為什麼每台壓力錶前都該有一顆閥

截止閥的四大功能

不停機拆換、啟動時保護壓力錶、校正前隔離，以及緊急維修時快速阻斷介質，是每台壓力錶前都值得加裝一顆截止閥的原因。

最重要的施力原則

永遠夾接頭六角面，不夾錶殼。 用錶殼施力會扭曲接合面，導致密封失敗、長期洩漏甚至內部結構損傷。

手緊後再鎖多少？

一般做法是手動對牙 2 圈，確認順暢後，再用板手鎖 1.5～2 圈。不要暴力硬鎖，也不要邊鎖邊用錶殼調方向。

平牙與錐牙的差別

錐牙鎖到位後還能做小角度微調；平牙靠端面墊片密封，鎖到底後不應再回轉調整方向。

閥件類型	特色	適用場合
球閥 / 考克	最常見，開關快速、流阻小	一般工業管路
針閥	可精細節流，開壓平穩	高壓或精密量測
閥組（帶洩壓）	同時隔離與洩壓	高壓或危險介質

第四章｜蒸汽管路必裝：虹吸管、隔膜密封、緩衝器一次看懂

4.1 蒸汽管路為什麼一定要裝虹吸管？

蒸汽溫度遠高於一般壓力錶可承受的介質溫度，若直接接入波登管，長期會造成波登管蠕變、填充液劣化，甚至高溫損傷焊接點。虹吸管的作用，就是利用冷凝水形成液封，隔絕蒸汽直接接觸壓力錶。

蒸汽管路 → 虹吸管（U型朝下） → 截止閥 → 壓力錶
首次安裝前，先在虹吸管內注入乾淨冷凝水，形成液封

4.2 腐蝕性與黏稠介質：隔膜密封

若介質為強酸、強鹼、漿料、黏稠液或結晶性流體，不應讓介質直接進入壓力錶接液部，而應在最前端加隔膜密封，讓壓力透過膜片與填充液傳遞。

4.3 高振動與壓力脈動：緩衝器 / 充油型

泵浦出口、壓縮機出口或高頻啟停管路，建議在前端加裝壓力緩衝器，或改用耐震 / 充油型壓力錶，才能避免指針抖動與早期疲勞。

♨️ 蒸汽、高溫、隔膜與緩衝配件圖組

第五章｜完整安裝確認清單與七個最常見錯誤

□ 量程符合工作壓力
□ 螺紋規格與尺寸匹配
□ 接液材質與介質相容
□ 截止閥 / 虹吸管 / 緩衝器 / 隔膜密封備齊
□ 錐牙用生料帶，平牙用墊片
□ 永遠夾接頭六角面，不夾錶殼
□ 緩慢開壓後做洩漏測試
□ 確認讀值穩定且卸壓後可歸零

錯誤行為	後果	預防方式
用錶殼直接旋轉鎖緊	密封面變形、日後洩漏	永遠用板手夾接頭六角面
生料帶纏反方向	鎖入時被推出，不密封	順時針纏繞
PT 公牙鎖進 PF 母牙	初裝不漏、使用後必漏	先確認牙型與平錐差異
沒有截止閥	日後更換只能停機洩壓	每台壓力錶標配一顆截止閥
蒸汽管路沒裝虹吸管	高溫傷害波登管	蒸汽場合必加虹吸管
按壓隔膜密封膜片	膜片永久變形	絕不可手壓膜片
毛細管彎曲半徑太小	折損或填充液洩漏	保持大彎曲半徑並固定

結語：把安裝做對，讓壓力錶發揮應有的壽命

同一台壓力錶，裝對了可以穩定使用多年；裝錯了，可能幾個月內就開始失準、滲漏或難以拆換。安裝只有第一次，但後續維護成本和換件頻率，常常都被這第一次決定。

若你不確定應該配截止閥、虹吸管、隔膜密封還是壓力緩衝器，昶特可依介質、壓力、溫度與現場維修需求提供完整建議。

聯絡昶特，取得安裝配件與技術支援

昶特提供壓力錶、截止閥、考克、虹吸管、隔膜密封、脈衝緩衝器與安裝技術建議，協助你把壓力錶一次裝對。
